动环配置教程
👁️ 阅读数： 次
添加水浸设备
图1-1

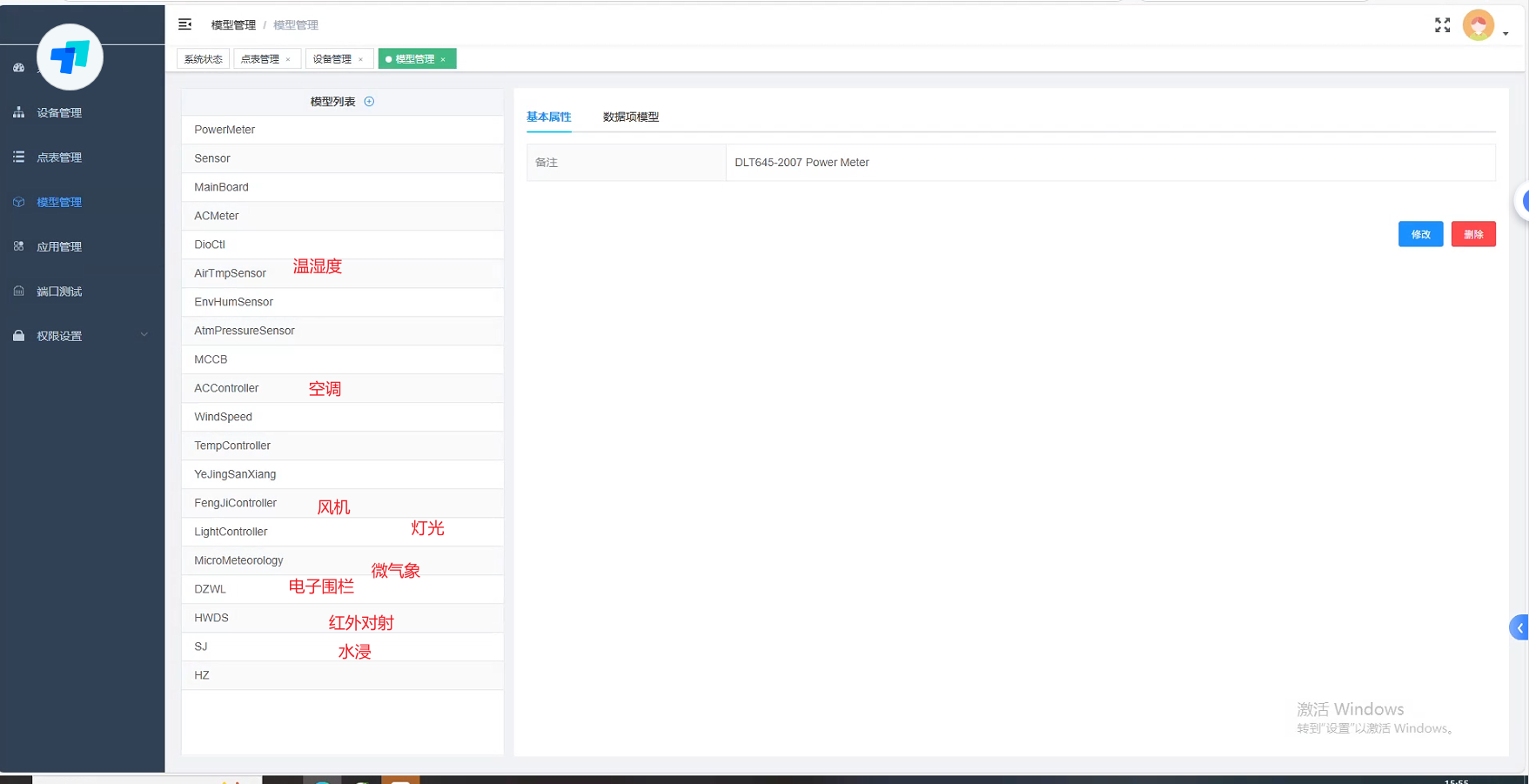

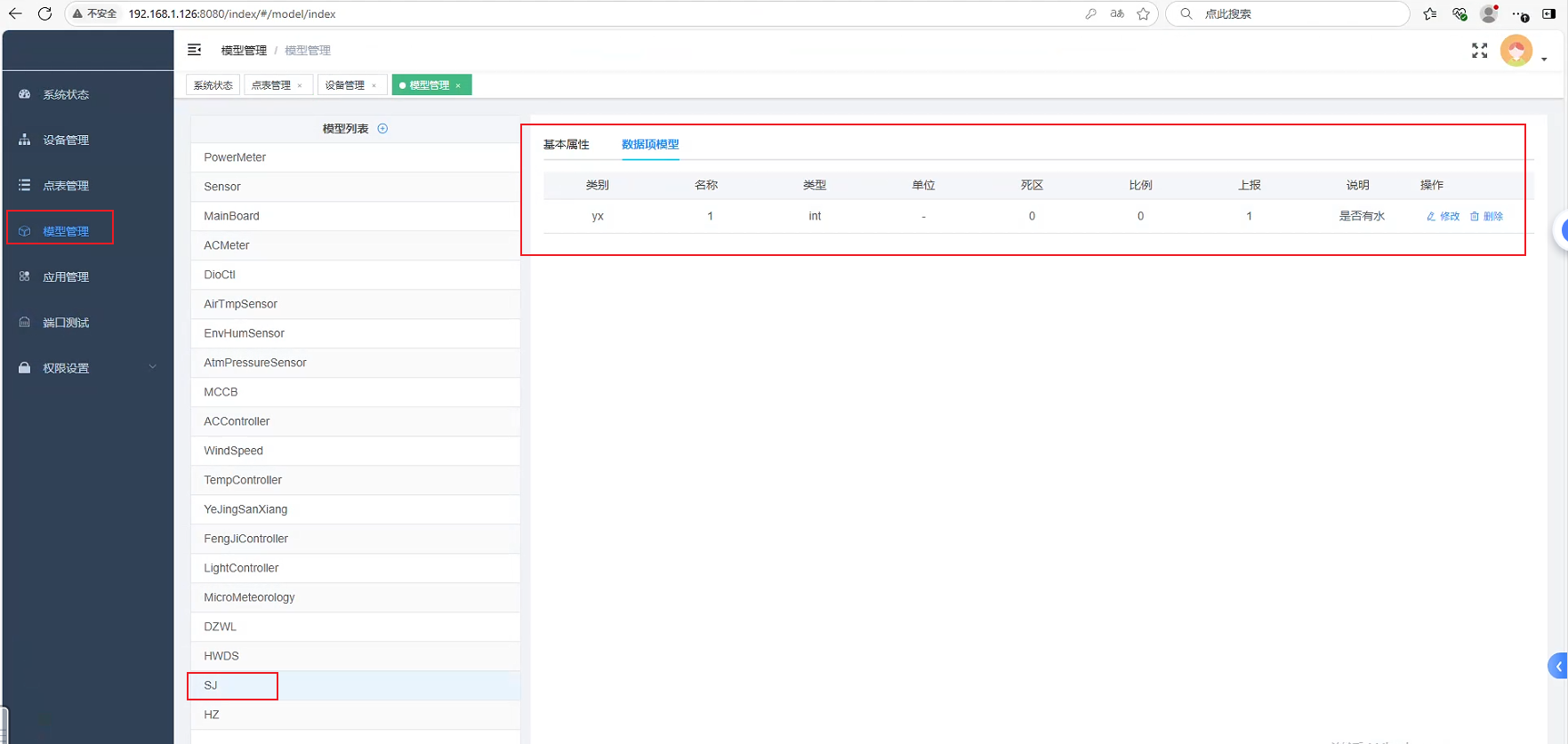

1：一般初始化模型都有这些常见的设备，先在动环里面查看模型是否有水浸模型，如图1-1所示。
图1-2

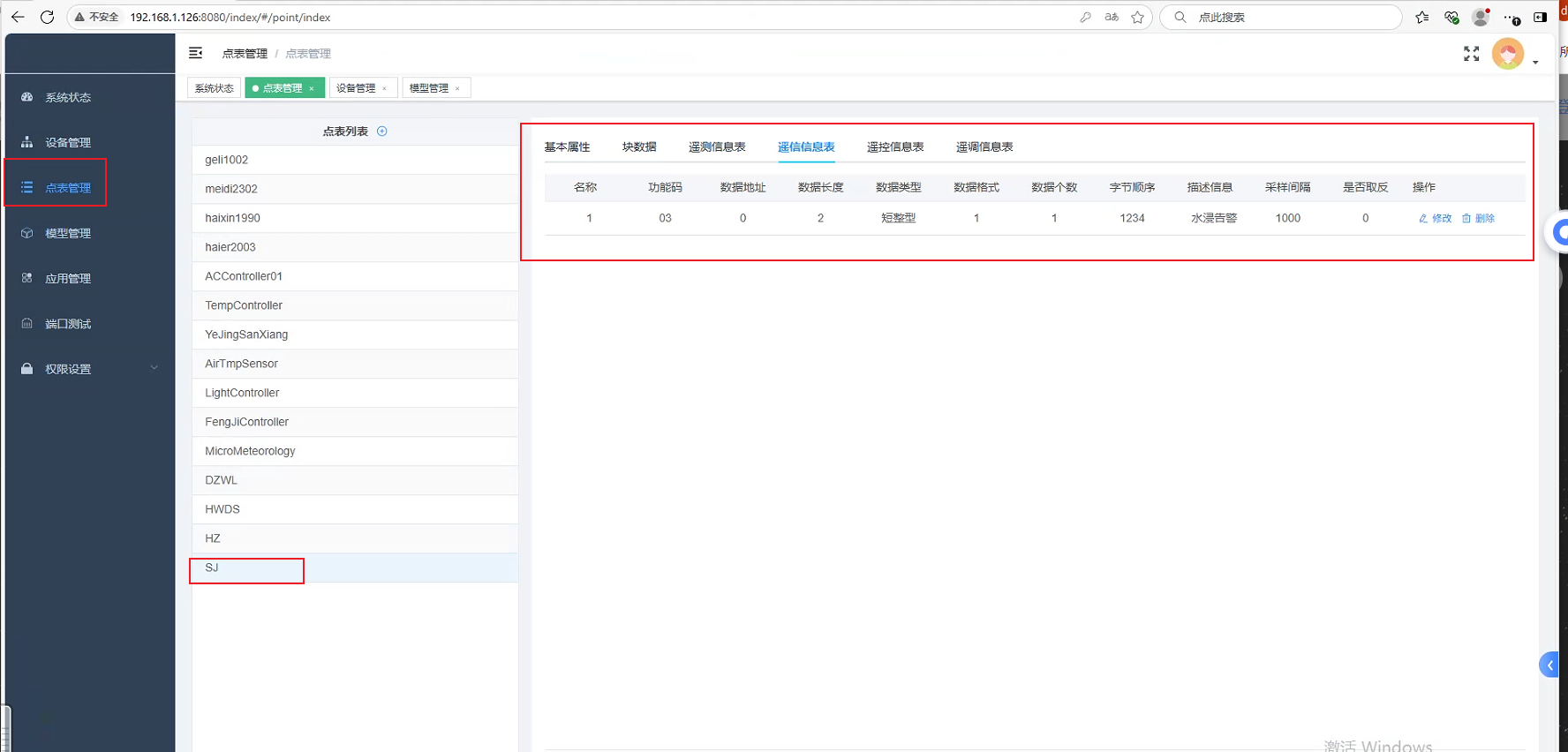

2：查看点表管理里面，看看是否有水浸点表，如图1-2所示
3：如果上面俩步都没问题，可以进行第三步，否则找智景升级动环
图1-3

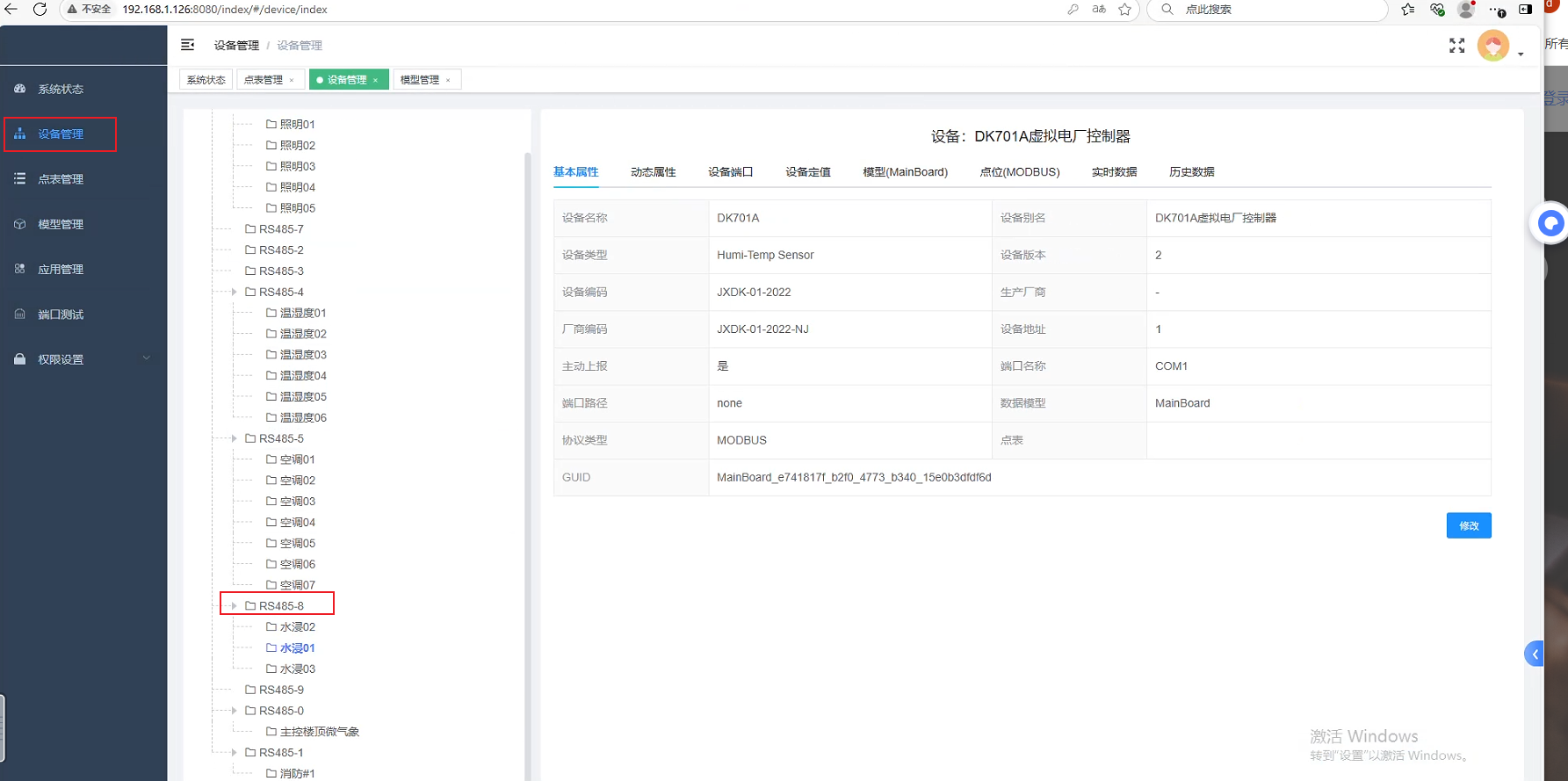

4：找到设备管理，根据现场实际情况来，我这边是接在动环com9口，在软件里面使用rs-485-8，如图1-3所示
图1-4

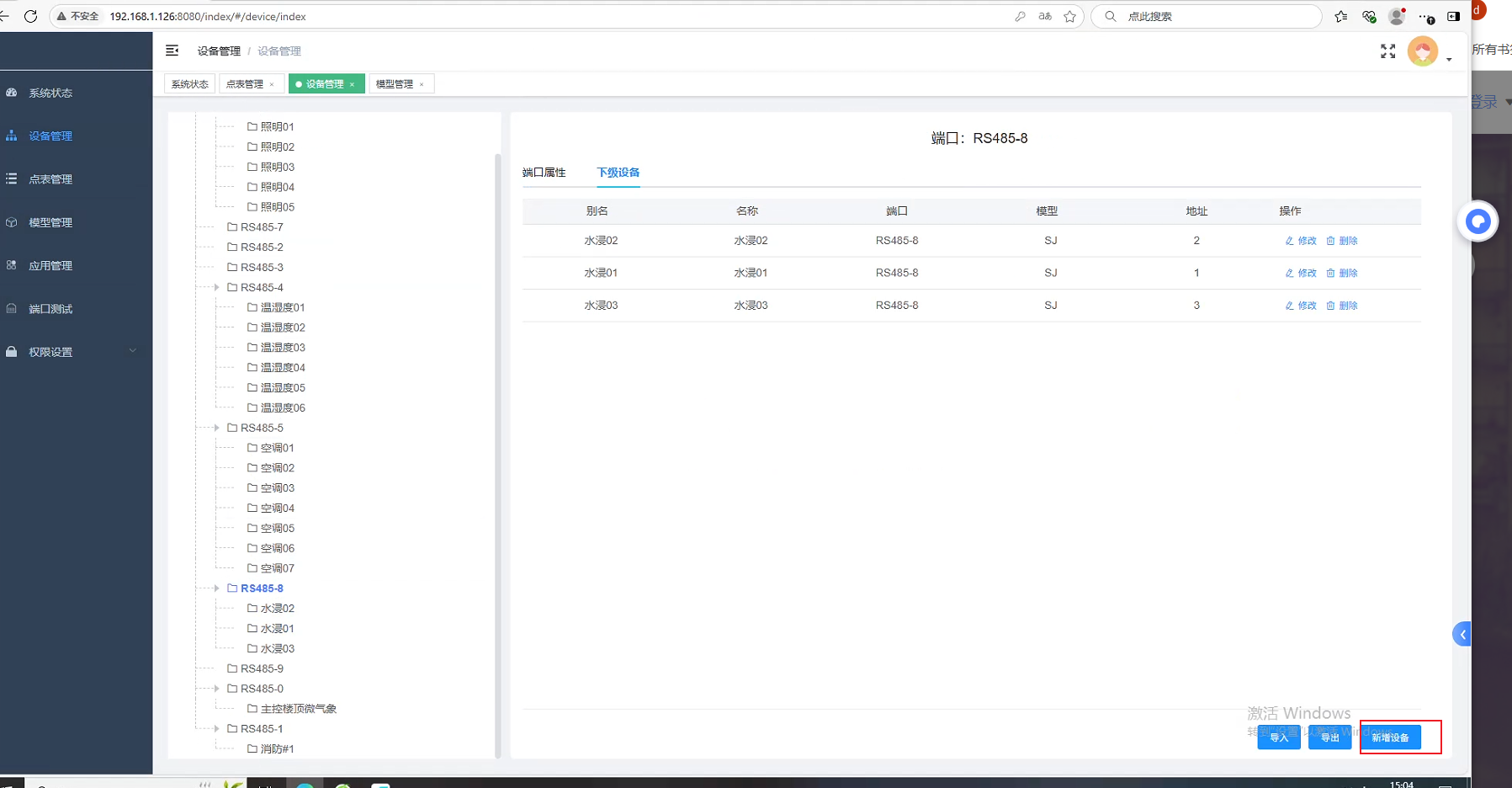

5：点击新增设备，如图1-4所示
图1-5

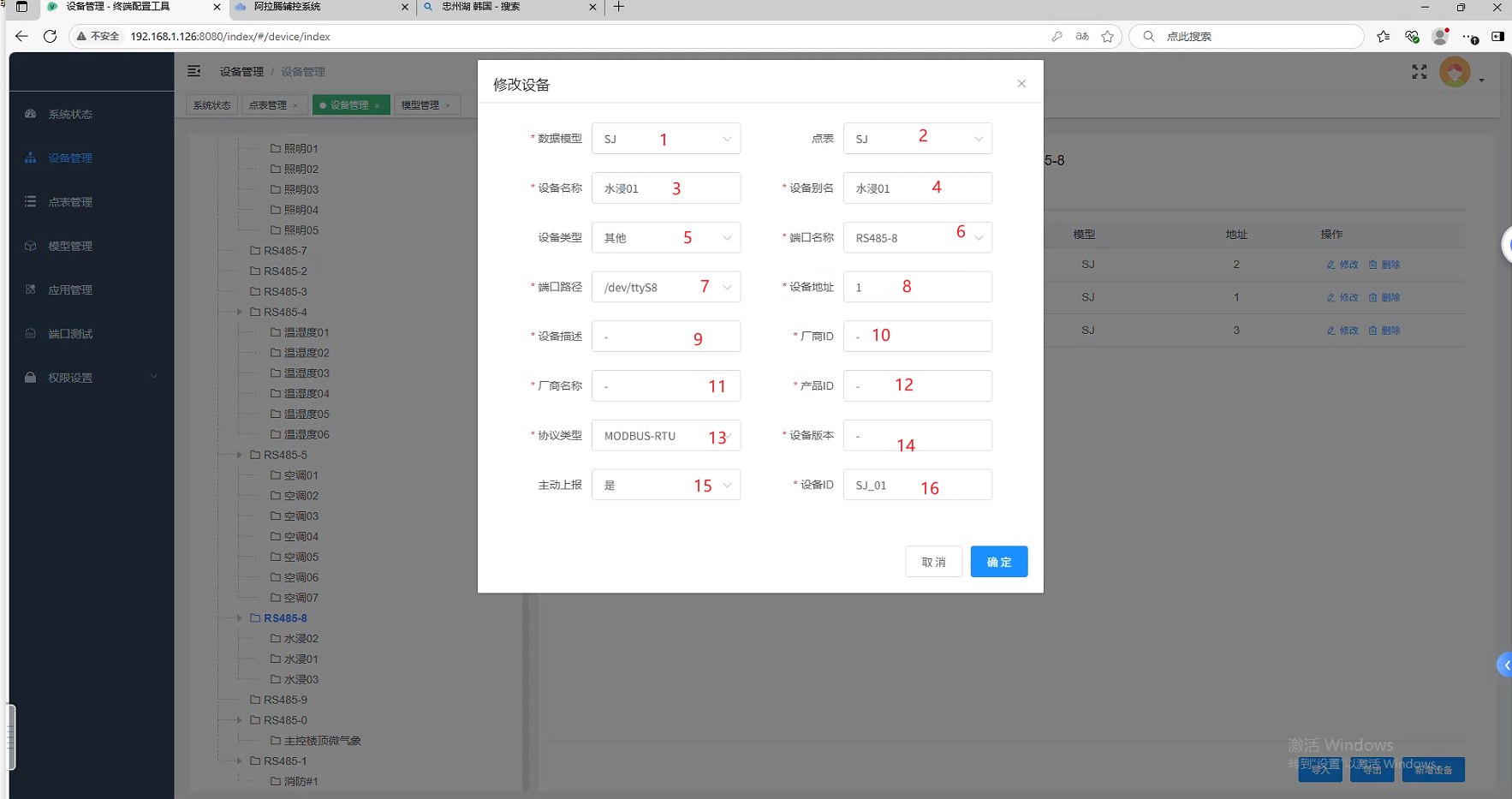

6：如图1-5所示，图中的1，2选择图1-1，图1-2看到的水浸模型和点表，图中的3，4自己按照图中的格式去命名就行，图中的5就默认这个就行，图中的6，7默认就行不要动，图中的8根据现场设备地址填，图中9，10，11，12，14，15默认图中的就行，图13根据实际情况来，如果是modbus-rtu就按照图1-6配置，modbus-tcp按照1-7配置，图中的16需要跟辅控平台的设备编码对应上，如图1-8所示。
图1-6

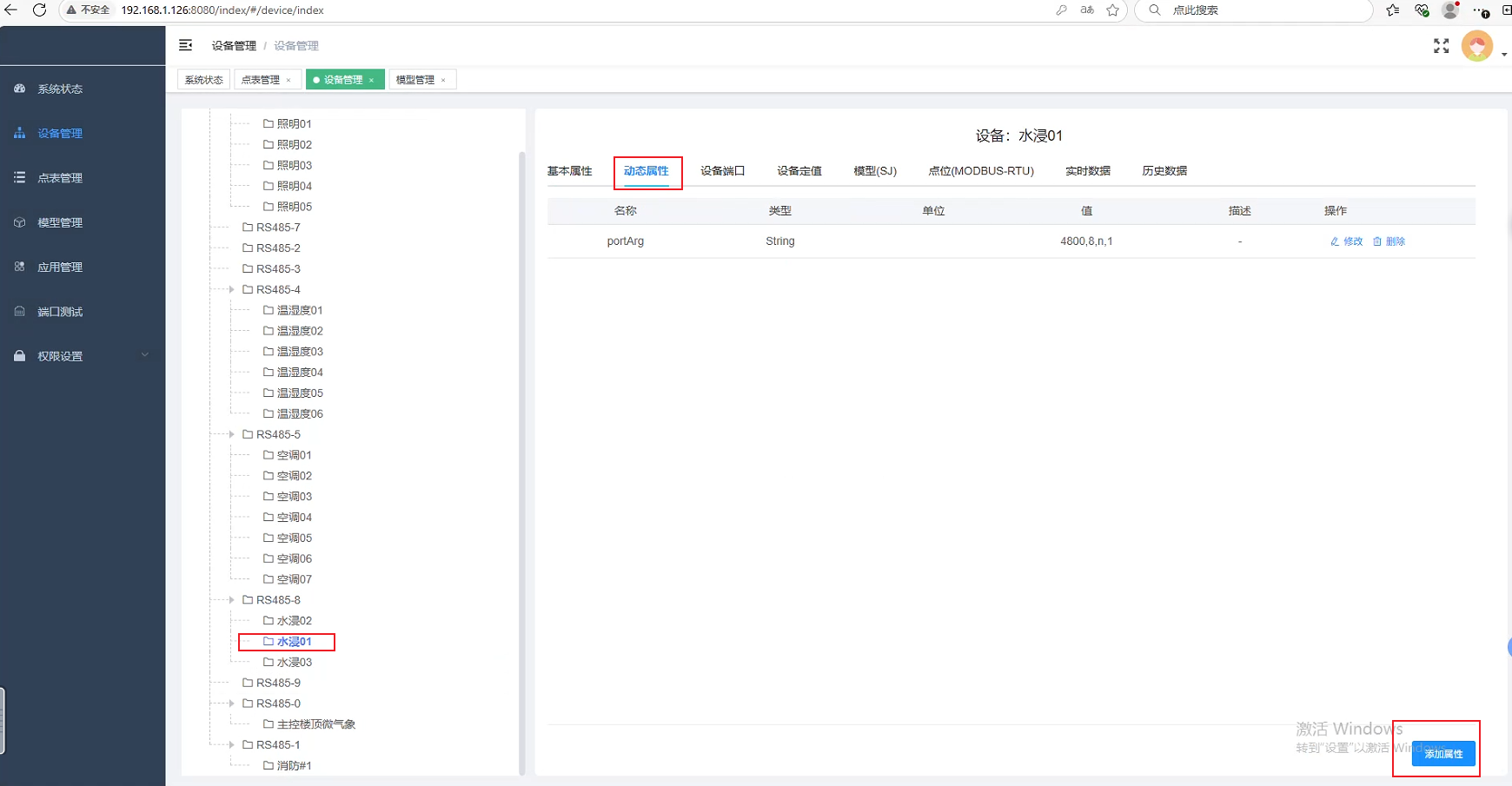

7：图1-6中的名称和类型默认图中所示，值4800,8,n,1其中4800是波特率，后面的跟图中填一样就行。如果是9600，则值是9600,8,n,1
图1-7

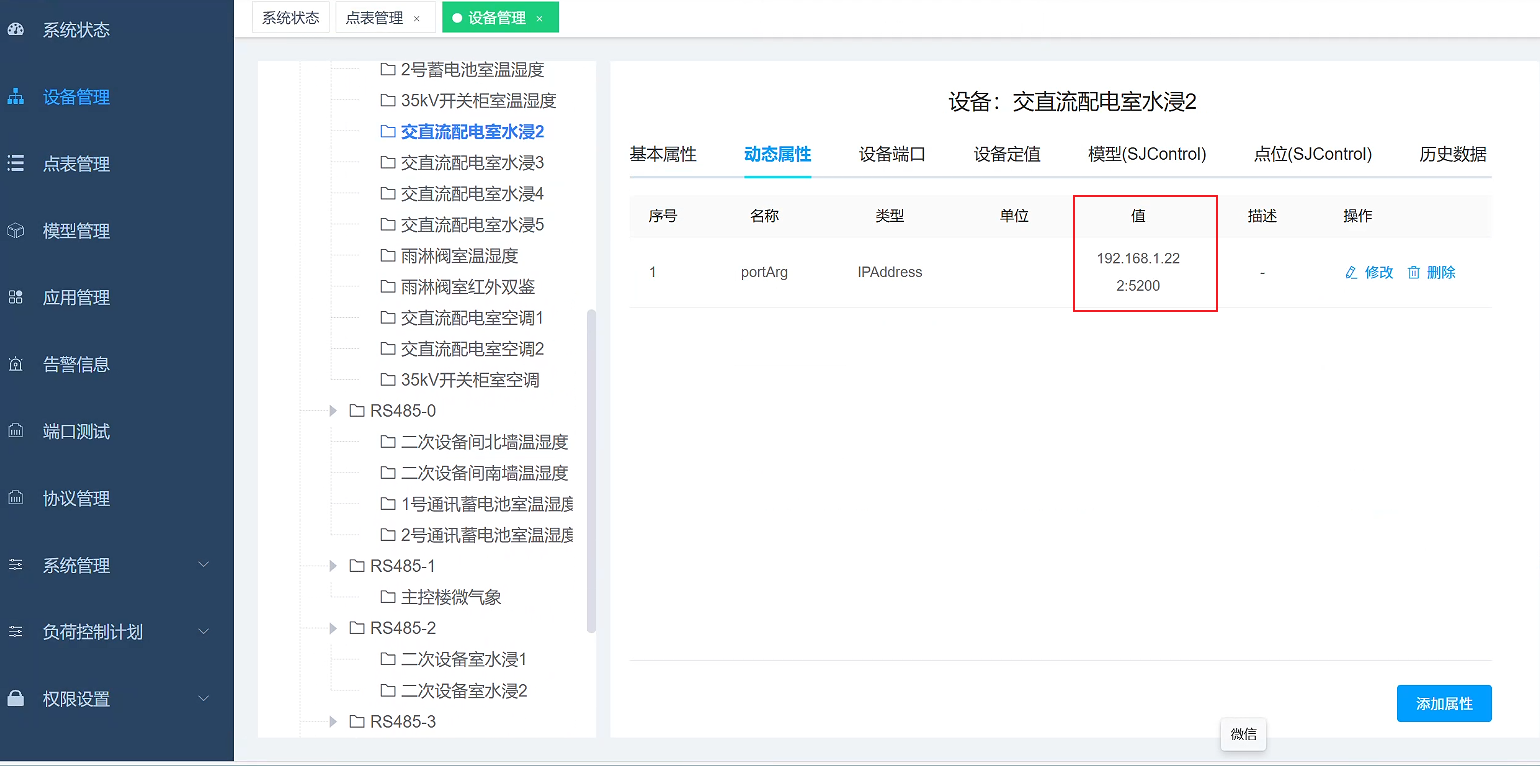

8：图1-7中的名称和类型默认图中所示，值是ip和端口，根据实际现场情况来配置
添加其他常见设备也是按照上面步骤来！！！如图1-8所示
图1-8
添加海湾消防
图1-9

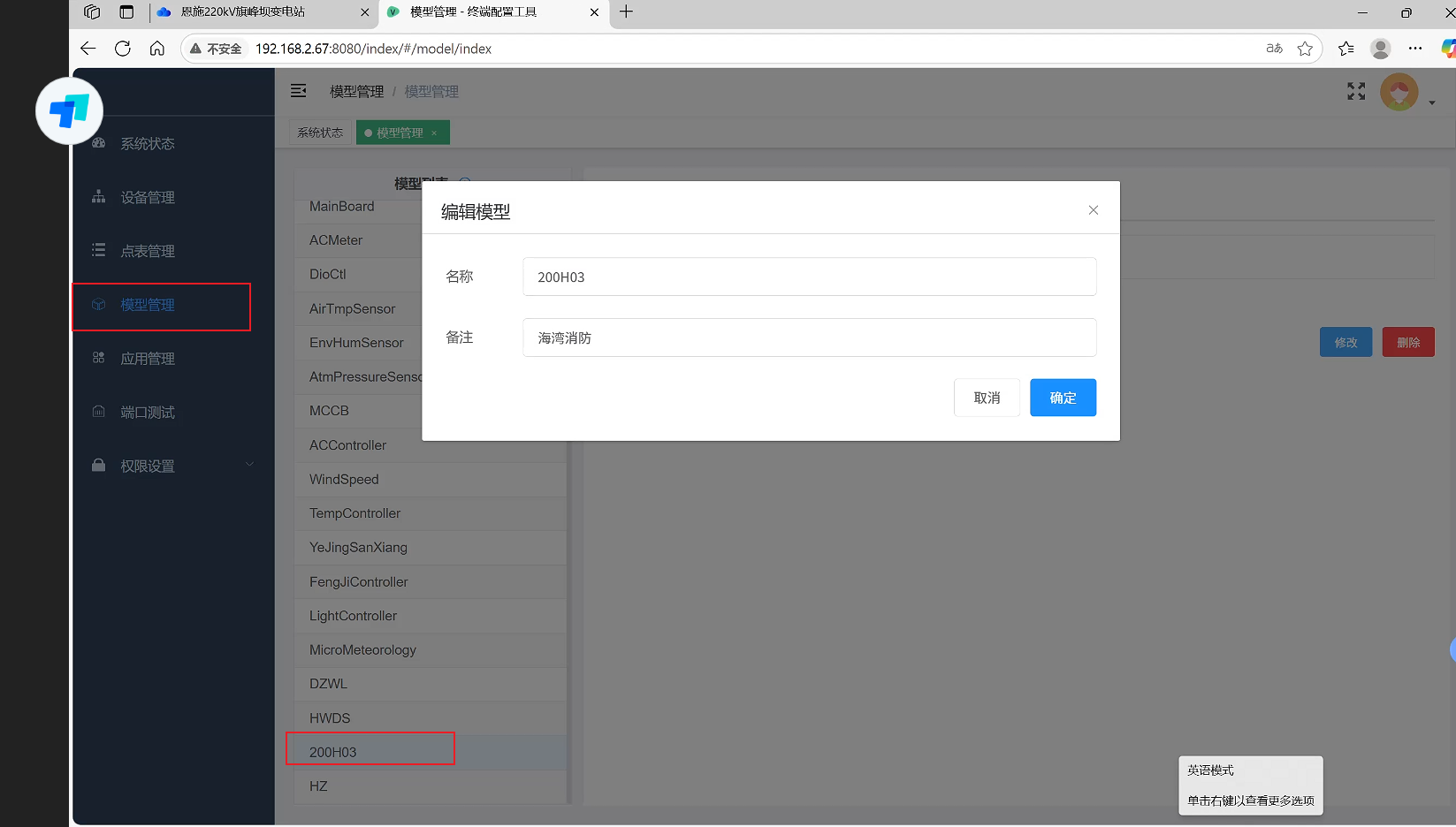

9：点击模型管理，查看有没有200H03模型，没有则添加，模型名称和备注如图1-9所示，按照这个填写，名称不能写错
图1-10

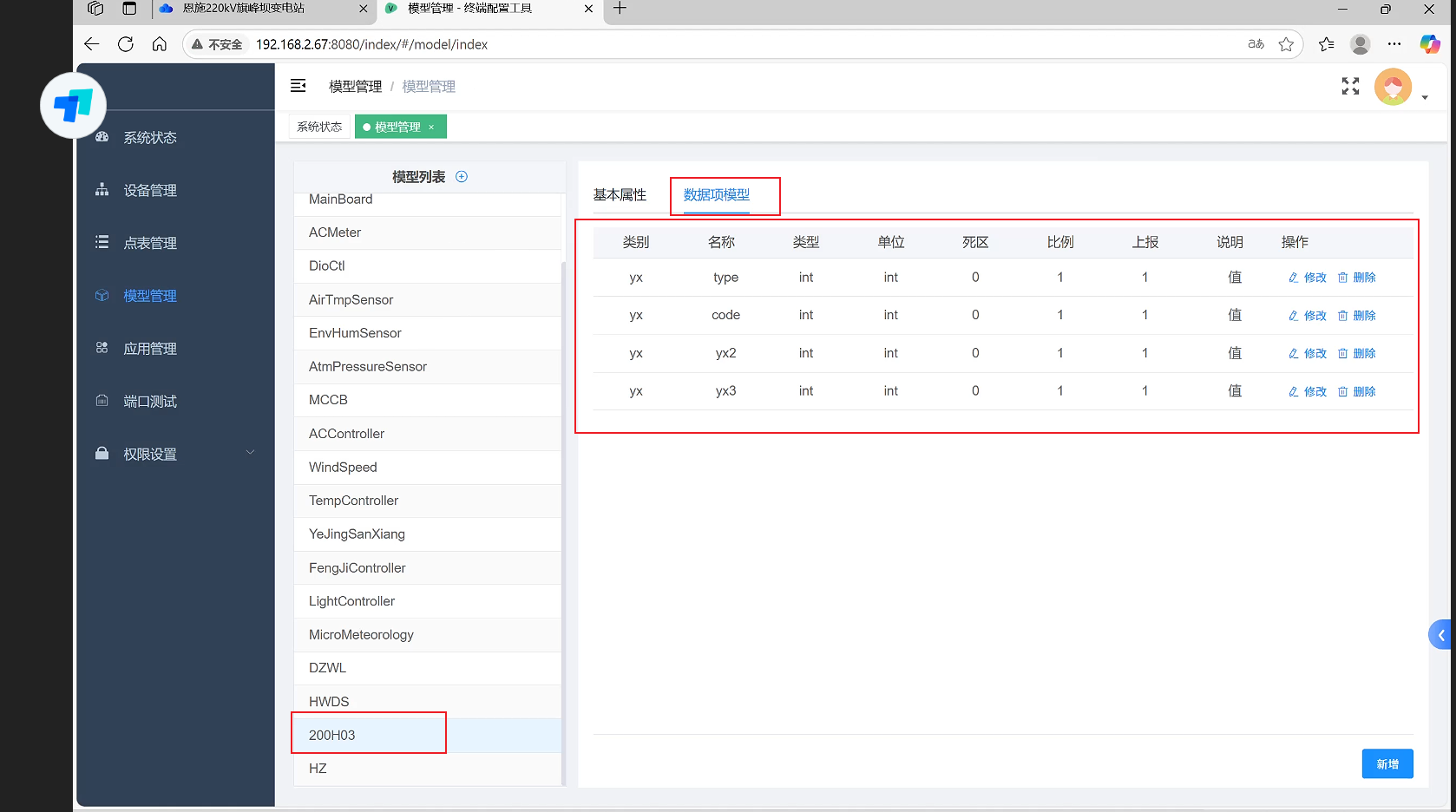

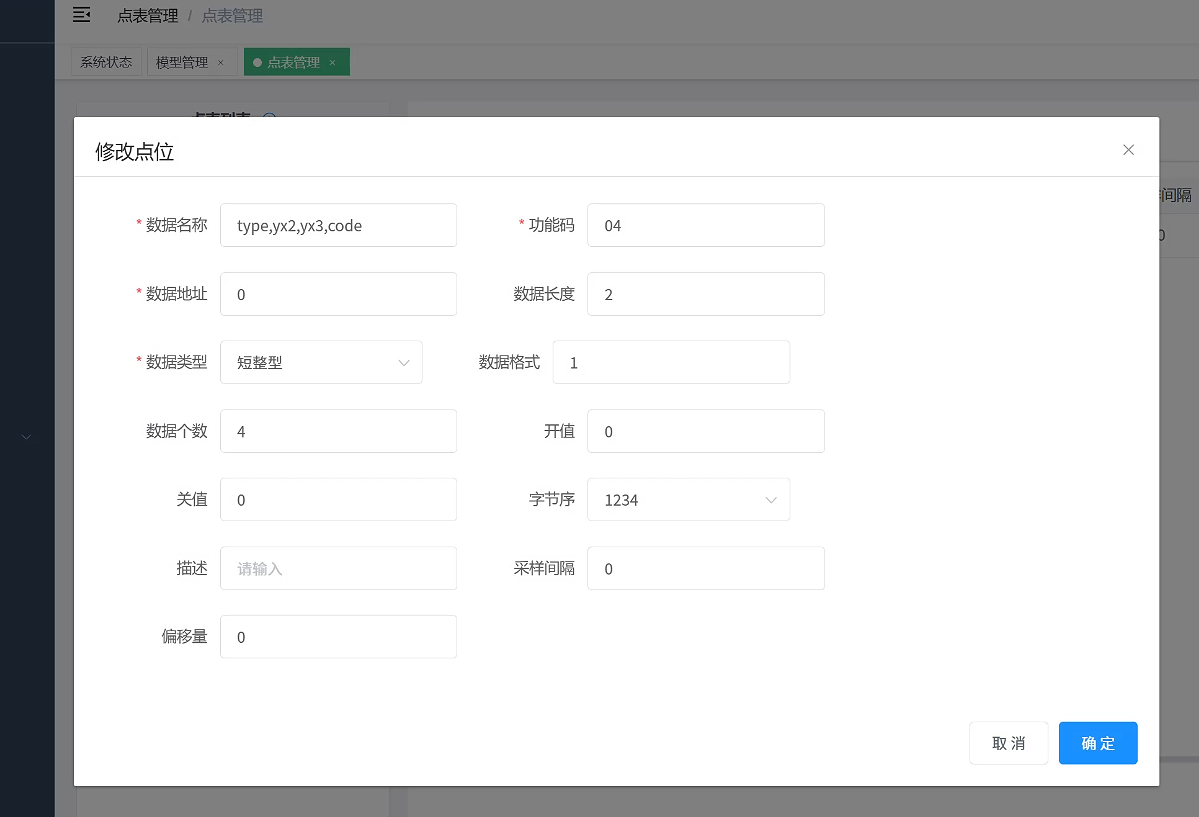

10：添加数据项模型，按照图1-10添加好
图2-1

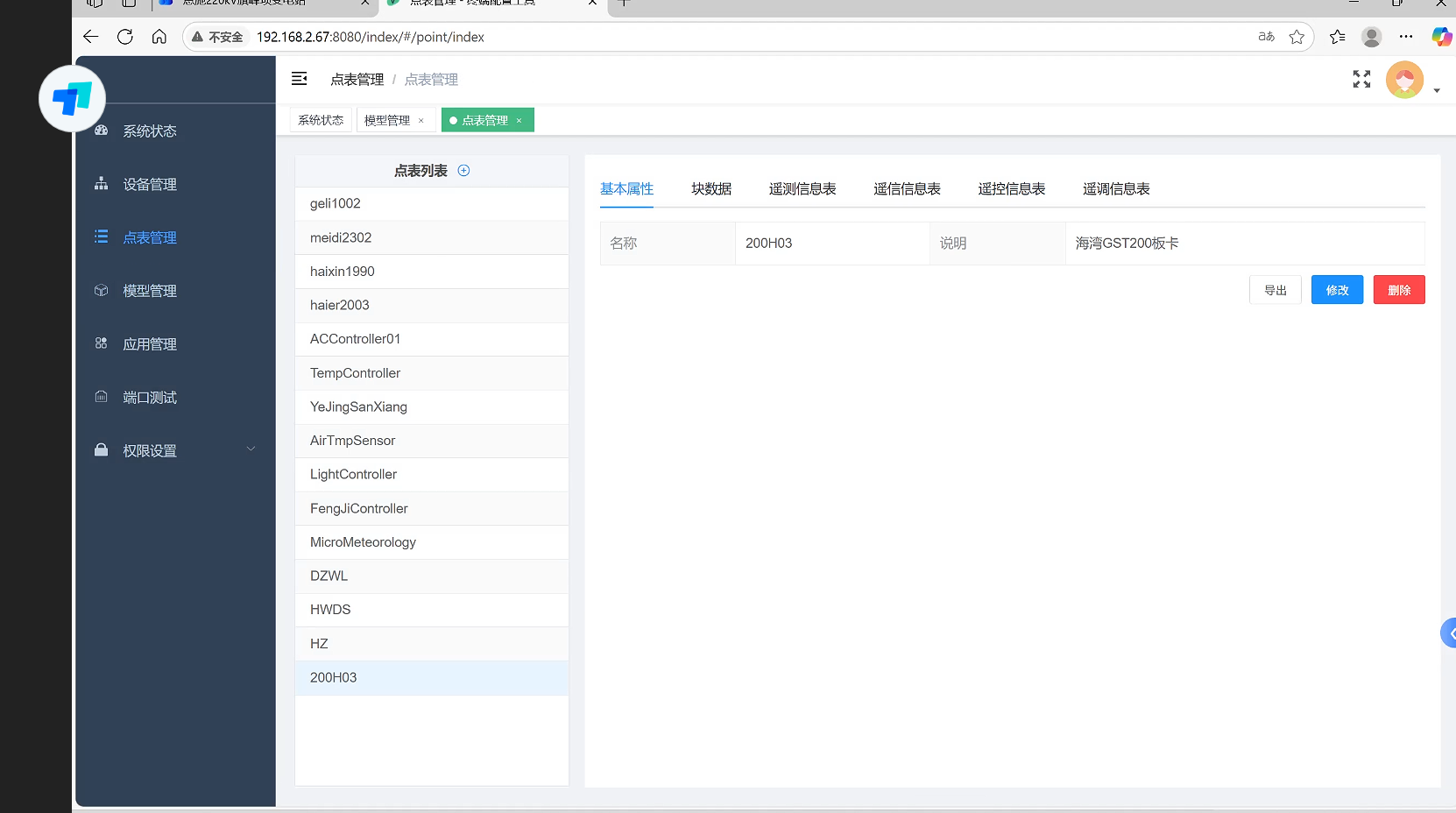

11：点击点表管理，如果没有200H03点表，则添加该点表，如图2-1所示，按照图中添加好，再点击块数据，如图2-2所示，按照图中添加好。
图2-2
12：最后块数据如图2-3所示
图2-3
图2-4

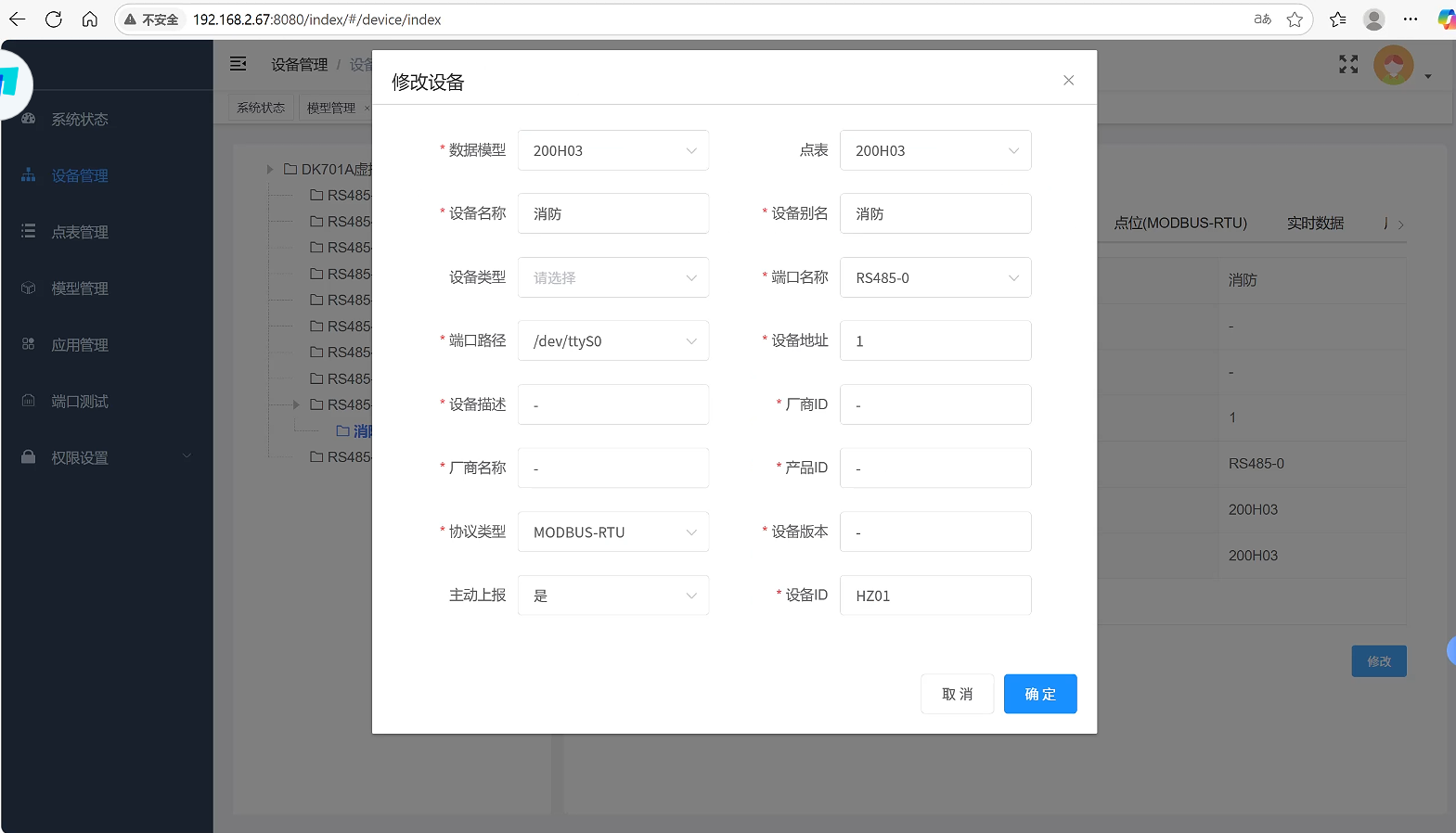

12：点击设备管理，根据图2-4配置好，具体细节参考步骤6，7，8
