站端接入集控

👁️ 阅读数： 次

3.1 站端配置

3.1.1 站端主机唯一标识

1. 进入运维管理--终端管理--服务器主机

2. 主机唯一标识默认Edge01，可以改成变电站编码，如20127

3. ip地址填写与站端互通的集控服务器的ip，如默认172.17.108.60

4. 巡视主机1和巡视主机2主机名称填写巡视1和巡视2，ip填写本机ip

5. 保存巡视主机配置和巡视上级系统配置

3.1.2 站端新增nvr

参考前面站端调试的教程进入硬盘录像机页面新增站端的nvr（已导入可忽略），如下图

3.1.3 站端新增摄像机

参考前面站端调试的教程进入页面新增或者导入站端的摄像机（已导入可忽略），如下图

3.1.4 站端补充视频台账信息

1. 进入运维管理--台账管理--视频设备台账页面

2. 点击导出按钮生成excel

3. 补全所有字段信息，如下图

3.1.5 站端导入点位

参考前面站端调试的教程进入运维管理--巡视点位管理中导入点位（已导入可忽略）或者进行数字化运维系统巡检项同步

3.1.6 B接口配置

1. cd /idea/conf/pro_b

2. vim config.ini

3. 修改clientGuid、clientUserName、ClientIp、serverIP

4. 执行命令docker restart pro_b使配置生效

3.1.7 配置修改

1. cd /idea/conf/yaml

2. vim north-superior.yaml

3. 修改superiorftp下面的addr的ip

4. 执行命令docker restart north-superior使配置生效

5. docker logs -fn 100 north-superior查看日志是否注册成功

3.2 集控配置

3.2.1 集控新增场站管理

1. 进入运维管理--场站管理--新增区域--新增场站

2. 注意：如接多个场站，一个场站接入一个区域，不能一个区域接多个场站

3. 注意：如接多个场站，一个场站接入一个区域，不能一个区域接多个场站

4. 注意：如接多个场站，一个场站接入一个区域，不能一个区域接多个场站

5. 参数说明：

6. 场站名称：自定义填写，对应场站的名称

7. 场站编码：默认station01，可以改成所接入的站端变电站编码，如20127

8. 投运时间：选择当天或任意一天即可

9. 其他参数：非必填，任意填写即可

3.2.2 集控新增区域主机

1. 点击运维管理--区域巡视主机--新增

2. 填入参数如下

3. 区域中心：下拉选择

4. 设备名称：自定义名称

5. 唯一标识：站端服务器的唯一标识，默认Edge01，可以改成变电站编码，和站端唯一标识需要一致，如20127

6. ip地址：填写真实且与集控互通的站端ip地址

7. 心跳间隔：300

8. 巡视设备运行数据间隔：300

9. 无人机机巢运行数据间隔：300

10. 环境数据间隔：300

11. 投运时间：选择当天即可

3.2.3 集控模型文件同步

1. 进入运维管理--区域巡视主机--模型管理

2. 各个模型点击下模型同步，点击同步后等1分钟再刷新页面查看是否同步成功

3. 目前需要保障点位、摄像机、任务模型是同步成功的，其他的没接入同步失败是正常的

4. 同步点位模型之前，场站先要有点位，点位获取详见《数字化运维系统巡检项同步》

3.2.4 集控填入视频流编码和视频流通道

1. 进入运维管理--摄像机--导出相机表

2. 填入视频流编码和视频流通道后导入

3. 设备编码：站端同步过来的18位数摄像机B接口编码，如201270000103010001

4. 视频流编码：对应站端的18位数变电站B接口编码，如201270000101040001

5. 视频流通道：取摄像机设备编码

3.2.5 集控导入站端点位

1. 进入运维管理--巡视点位管理

2. 拿到站端点表在此处导入一遍

3.2.6 B接口配置

1. cd /idea/conf/pro_b

2. vim config.ini

3. 修改serverIP和recRtpServerIP

4. 执行命令docker restart pro_b使配置生效

3.3 站端注册集控

3.3.1 流媒体注册

1. 集控执行命令docker restart pro_b

2. 站端执行命令docker restart pro_b

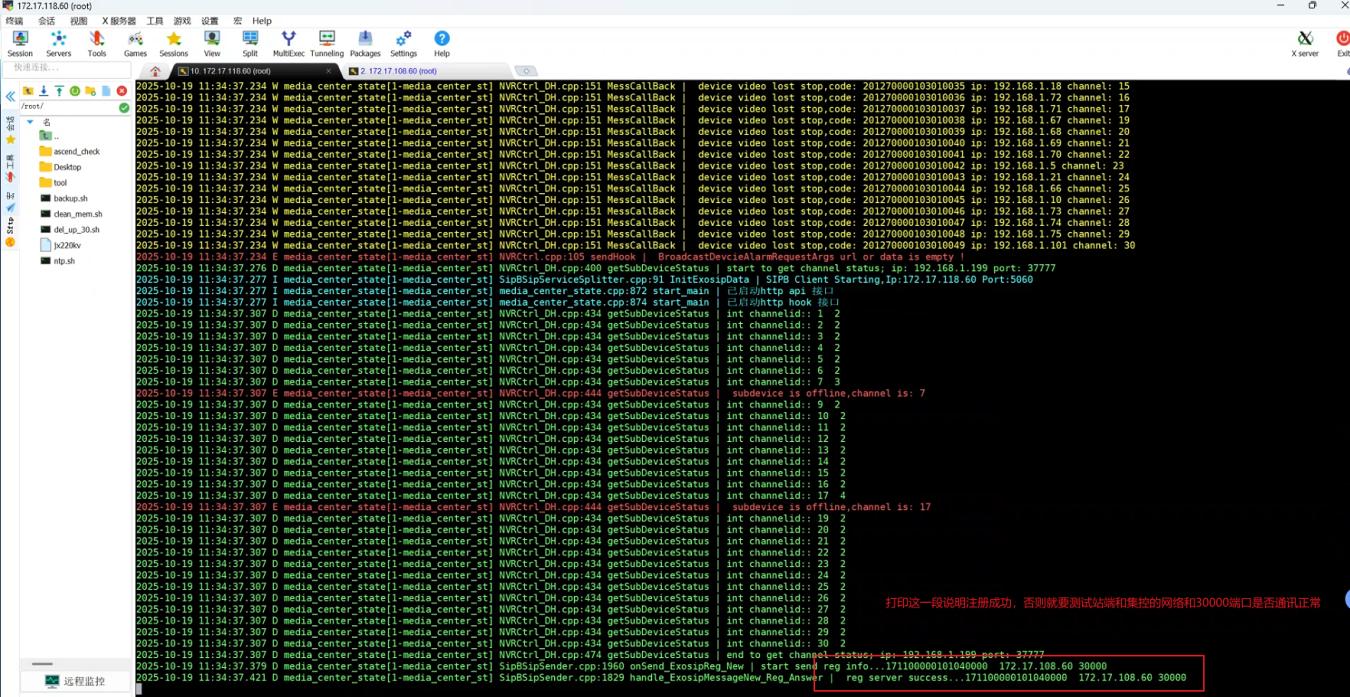

3. 站端docker logs -fn 100 pro_b查看日志是否注册成功，如图
