算法标定教程
👁️ 阅读数： 次
标定注意事项
- 标定位置通常在【后台管理->预置位管理->去标定】设置
- 标定框的种类（多边形、矩形）尤为重要，使用错误的标定框会导致算法分析时标定无效
- 标定框需要尽可能的精准，如标定框内有其他与识别目标相同物体（哪怕只有一小部分），其他同类型的物体都会被当作分析目标
- 标定结束后需点击保存，保存后可以点击分析测试算法和标定是否有效
标定须知

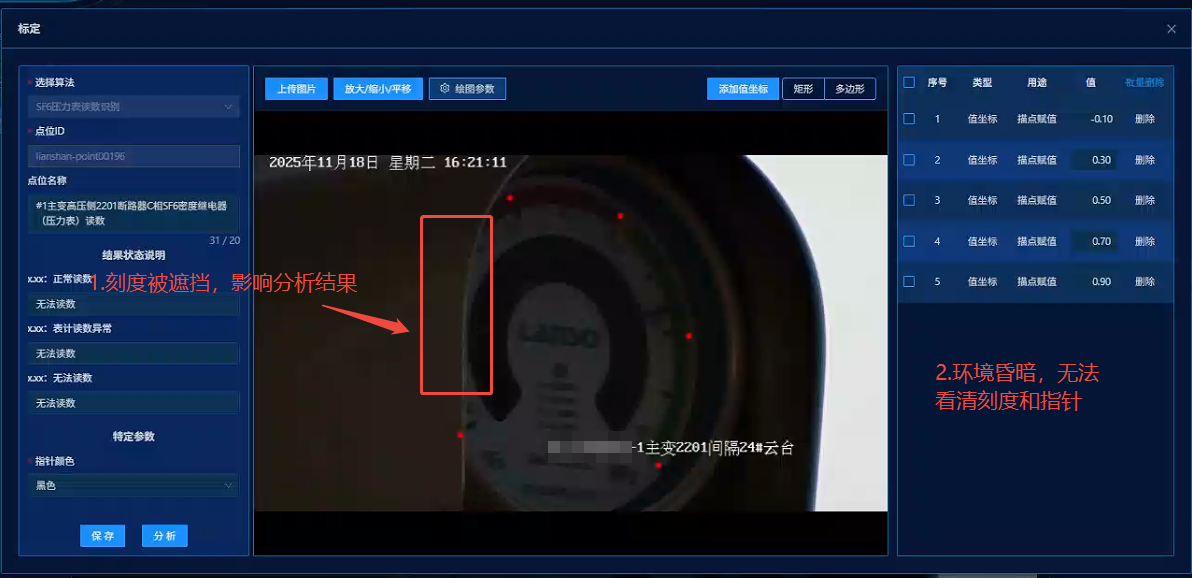

- 请尽可能的保证摄像头预置位正对着识别目标且清晰可见

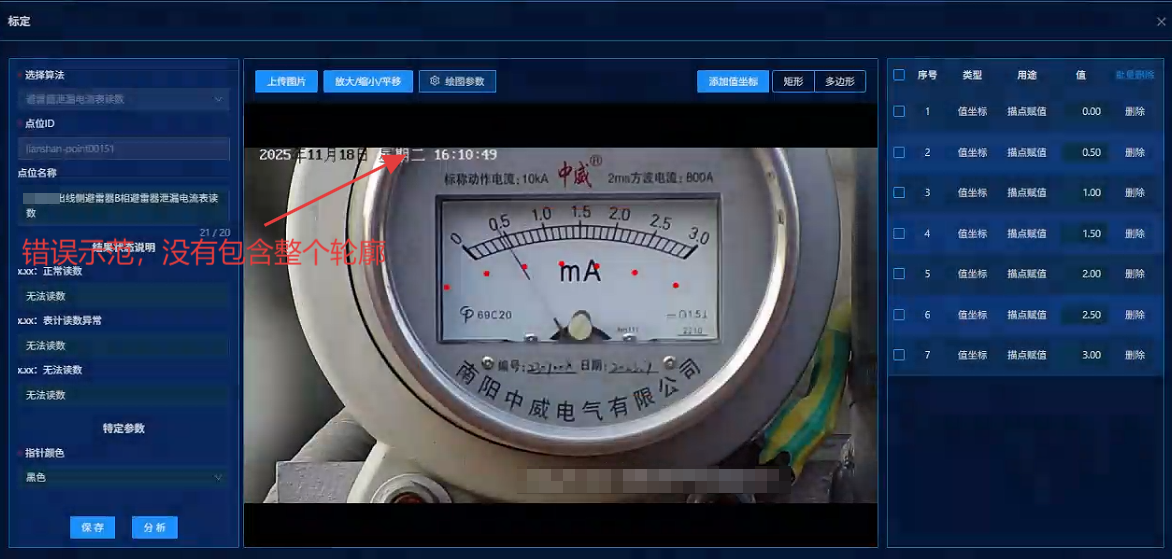

- 预置位并非越靠近目标越好，如下图预置位则没有将整个避雷器包含在图中，导致算法第一阶段无法识别到表

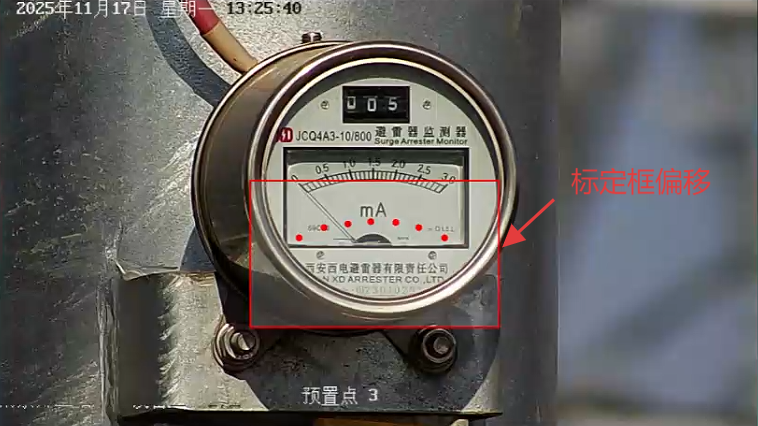

- 先确认好摄像头稳定情况，如有预置位有偏移情况则把识别框画大一些，或者如果图里只有一个识别目标，则可以不使用标定框
- 如下图预置位中包含多个同类分析目标时，则需要使用标定框

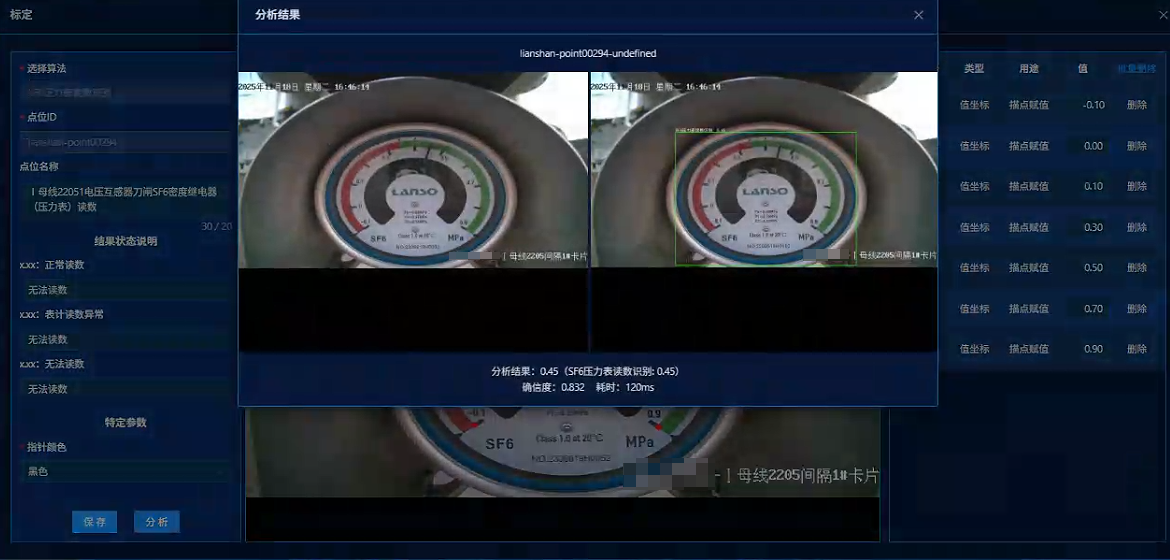

- 标定完成后可通过标定界面中的分析，来测试算法是否能够正常执行
标定类型
表记
- 指针类型的表，如果图中有且只有一个表，则不使用标定框，如果图中有多个表，需要对表使用多边形标定框，并根据表中的数值锚点标值；
- 当前大多数版本值坐标无需手动设置坐标位置，添加对应值即可；如有锚点赋值，则根据具体刻度位置设置值坐标位置即可；

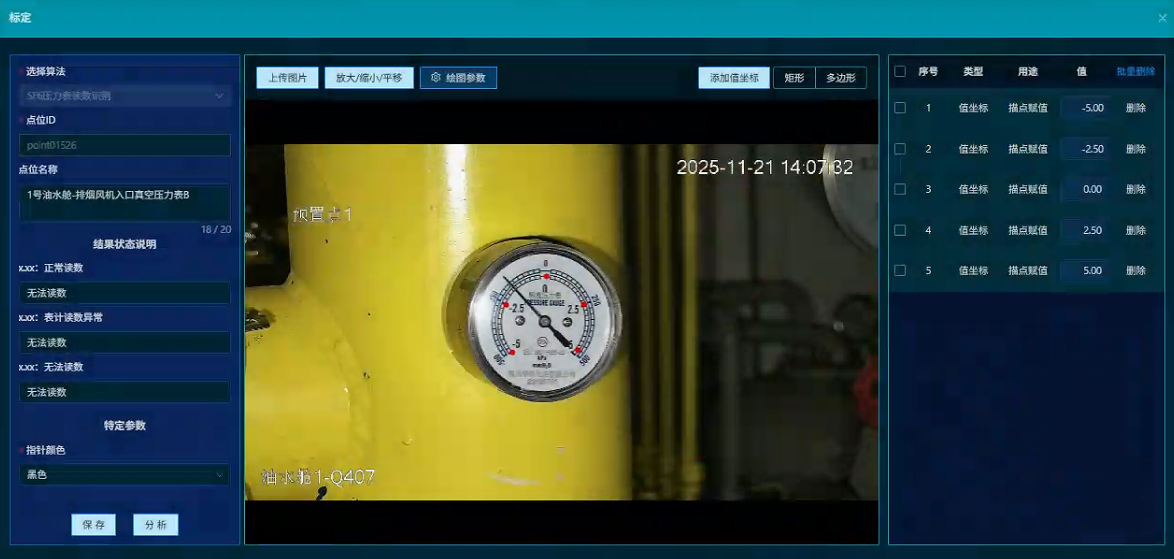

- 大多数表记值坐标与表中有数字的刻度对应，如下图
SF6压力表

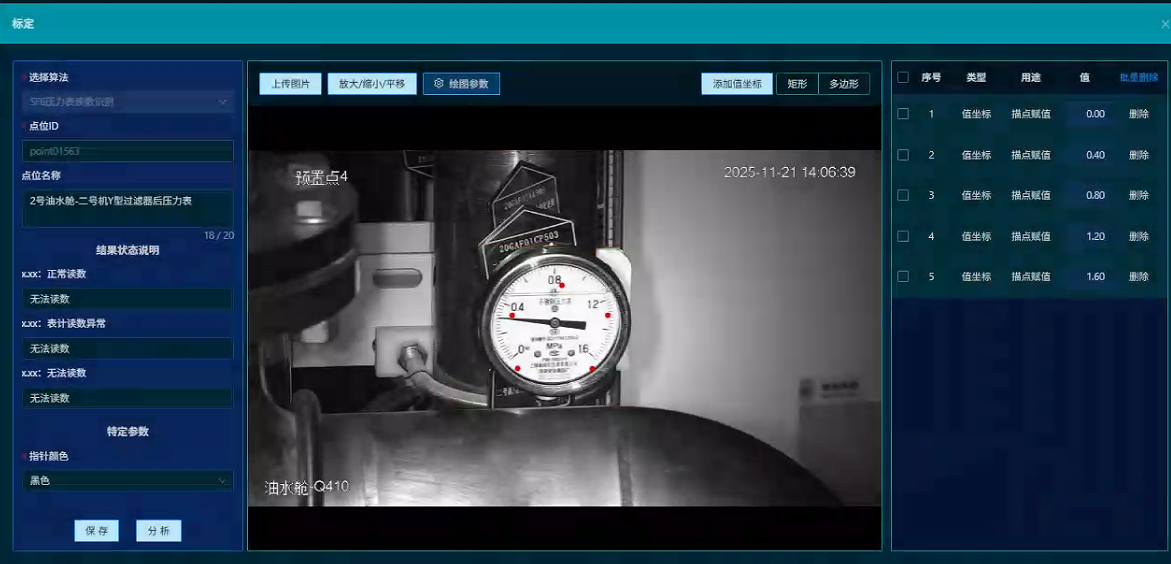

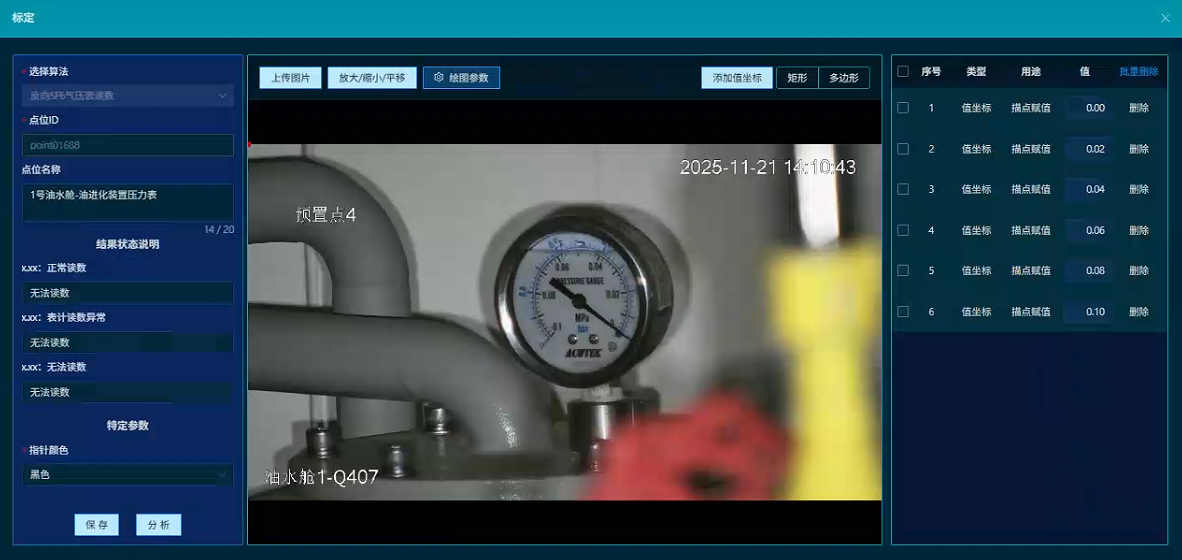

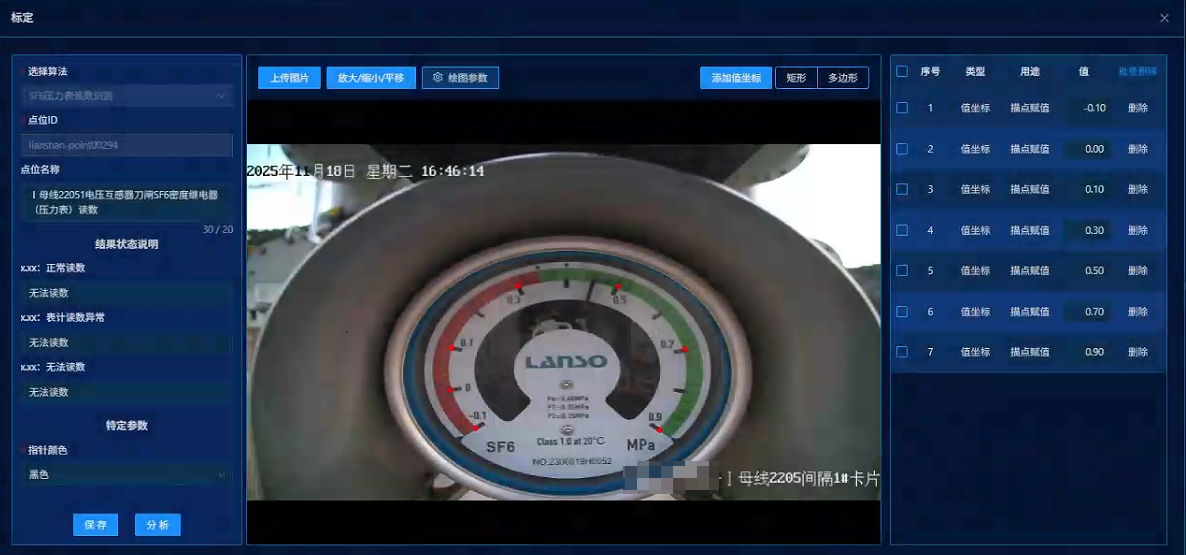

- SF6压力表种类较多，均使用SF6压力表读数识别，主流类型如下图
反向SF6压力表
如下图数值从左到右为递减的使用反向SF6压力表读数
电流电压表

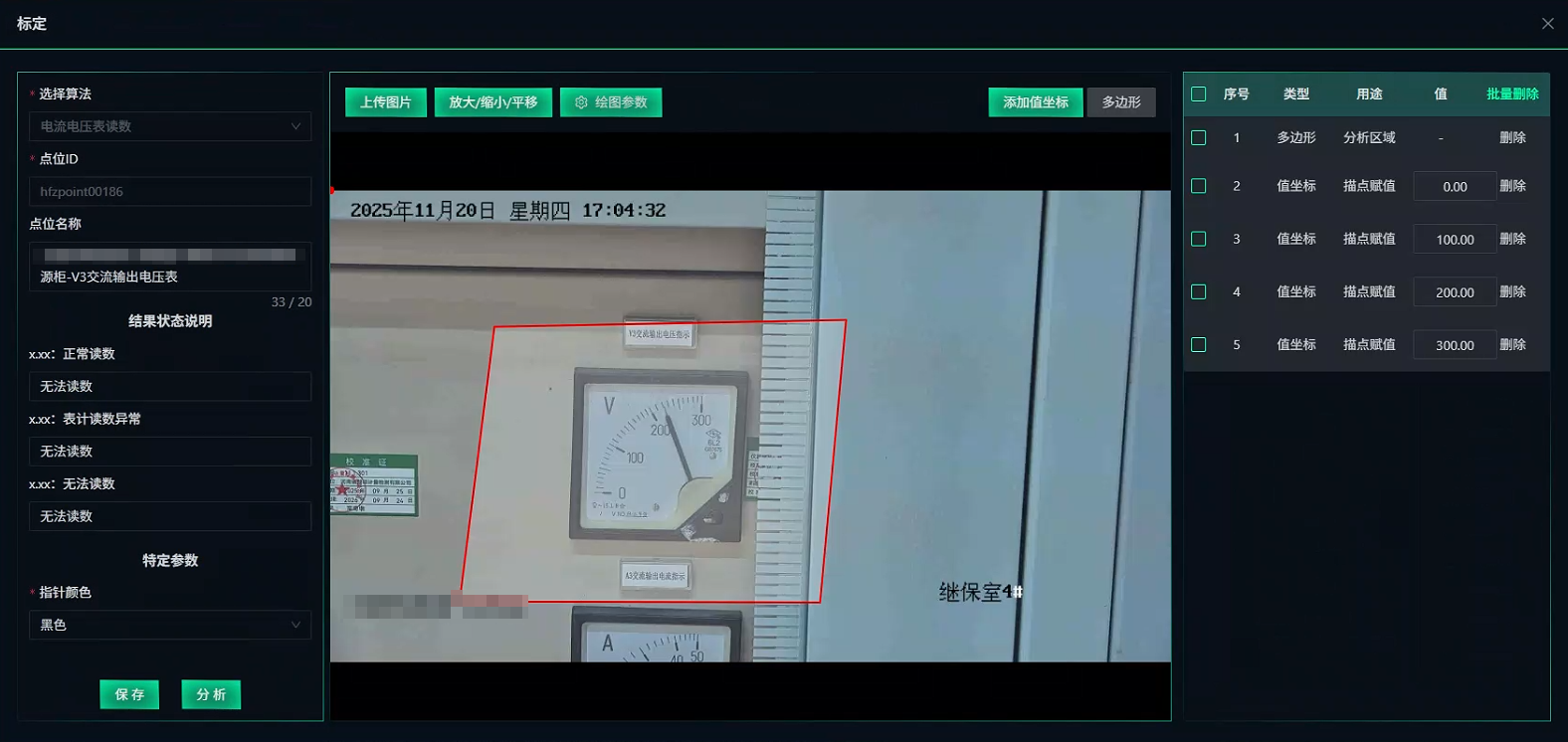

- 如下图电流电压表读数，值坐标对应表中刻度
液/油位指针表

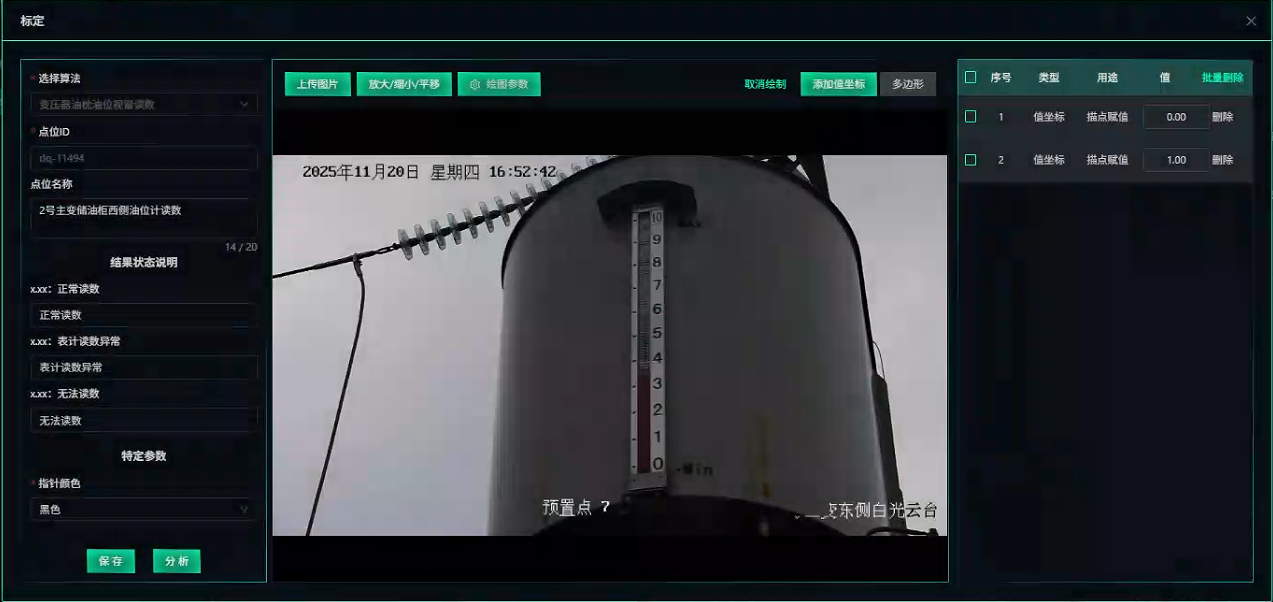

- 如下图套管指针油位计读数，只需添加值坐标0和1即可

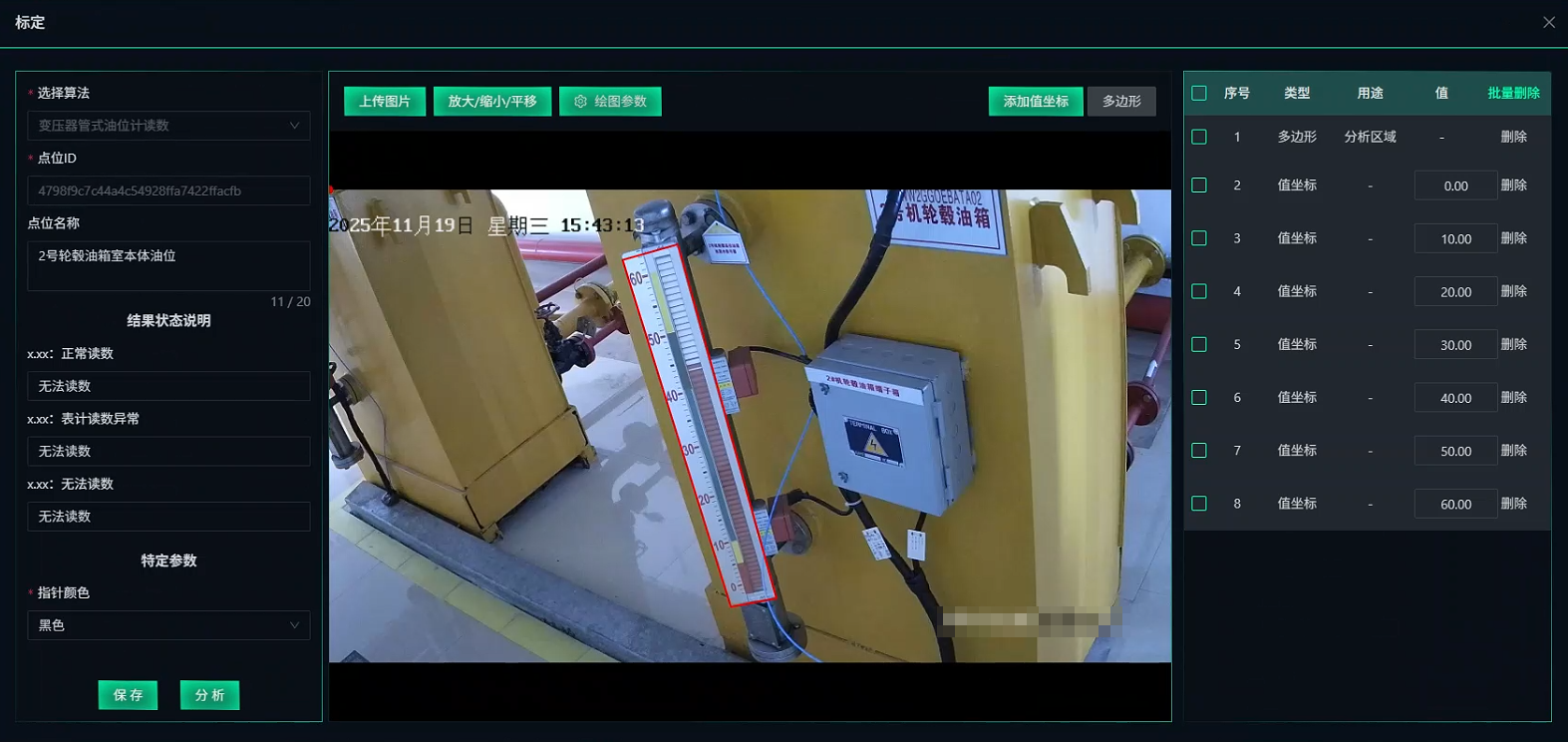

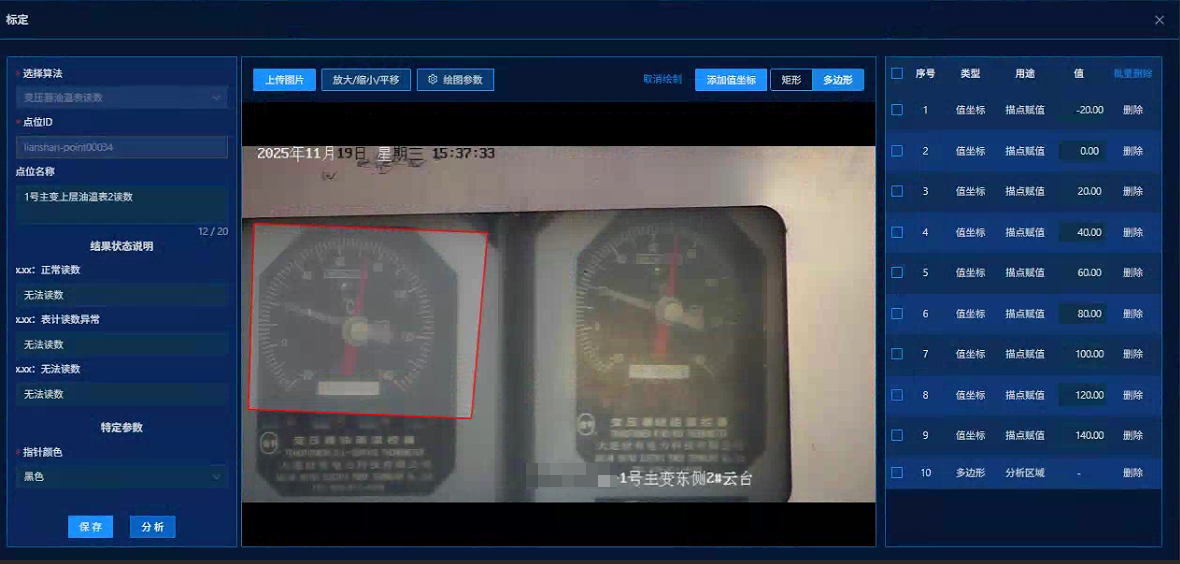

- 如下图变压器指针油位计读数，需按照表中刻度标值，一个刻度对应一个值坐标
液/油位比例表

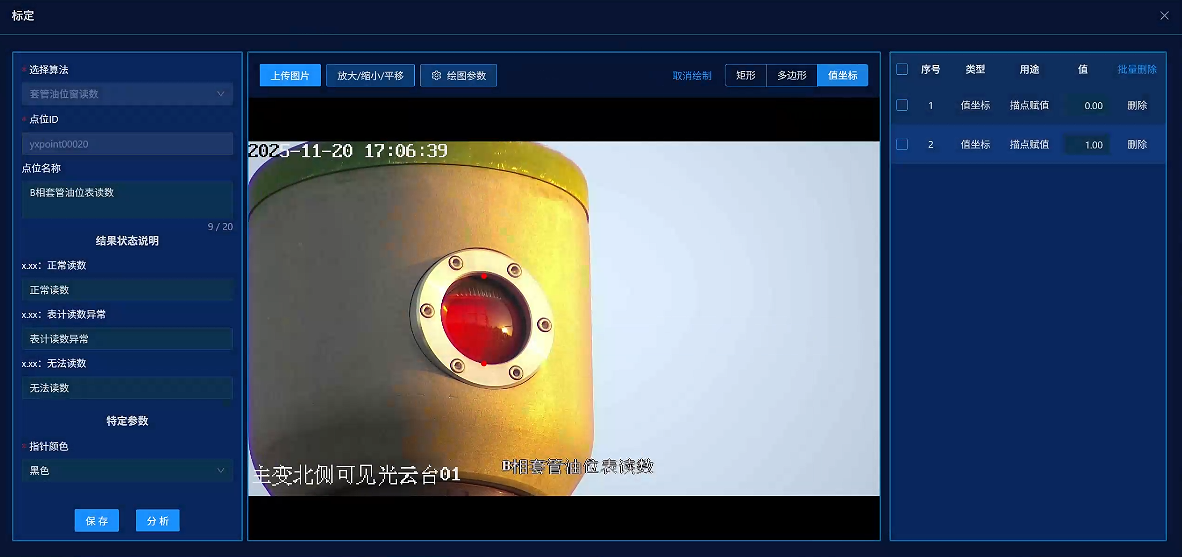

- 如下图套管油位窗读数，标定如图

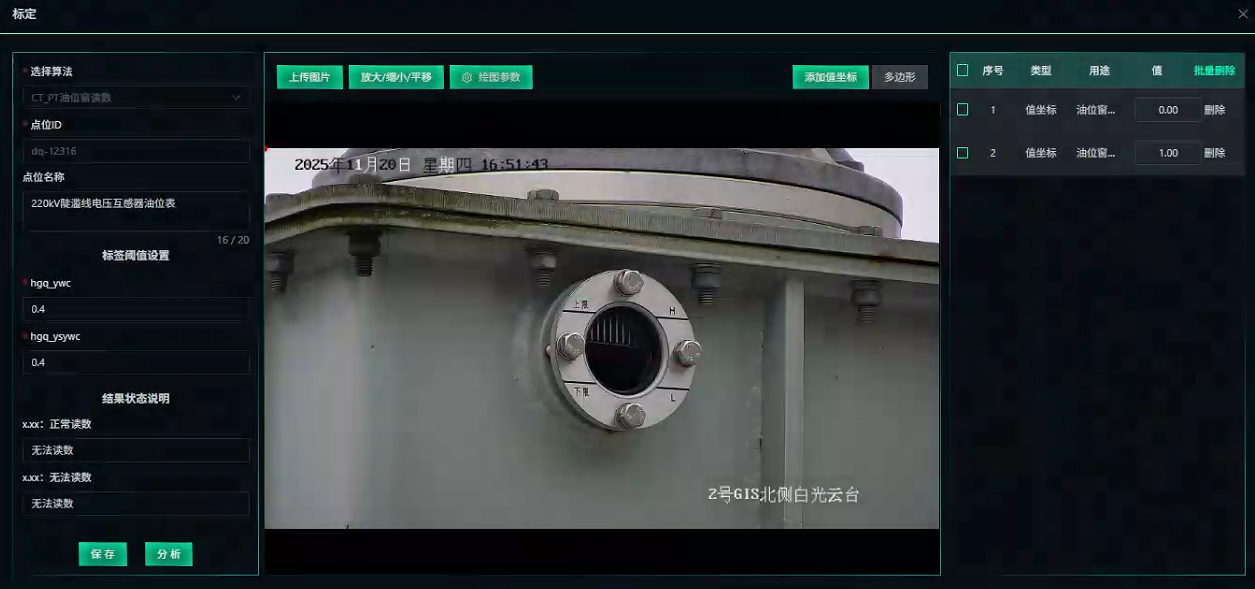

- 如下图CT_PT油位窗读数，标定如图

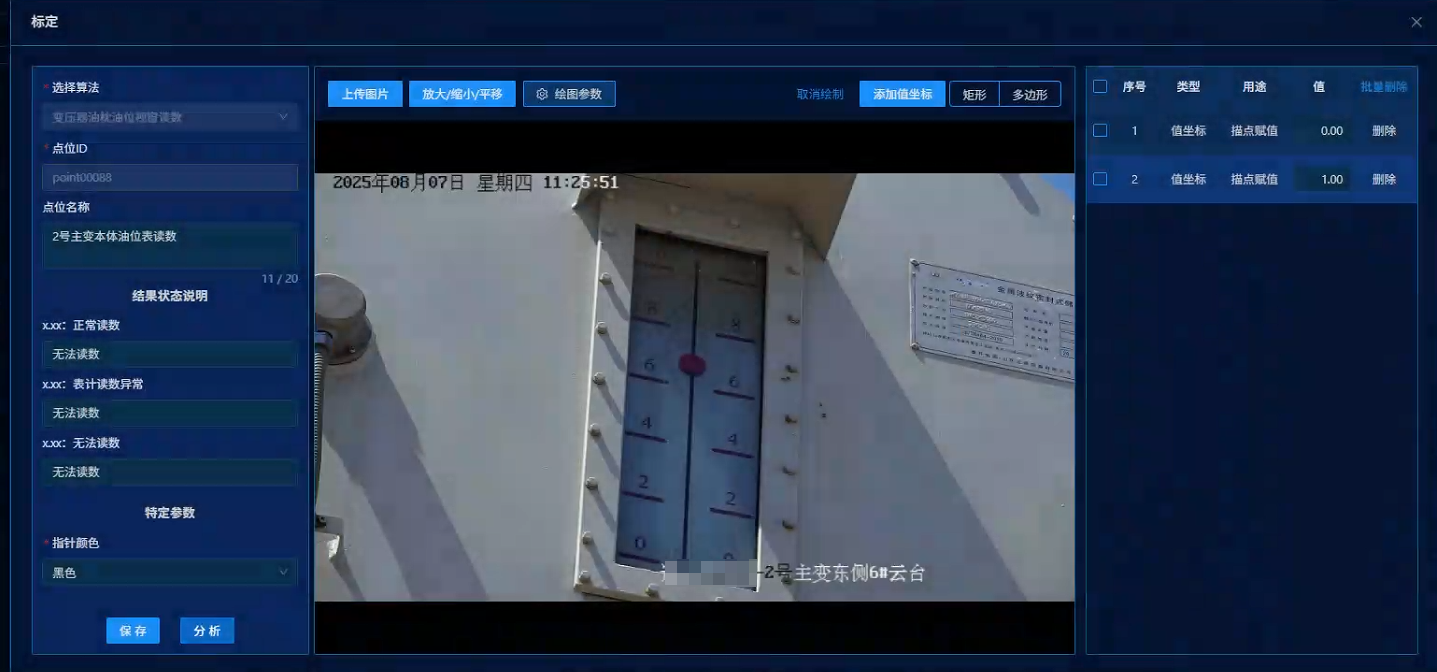

- 如下图变压器油枕油位视窗读数，需要注意的是，当前算法暂不按照表中的数进行读数，仅按照比例计算
有载调压表

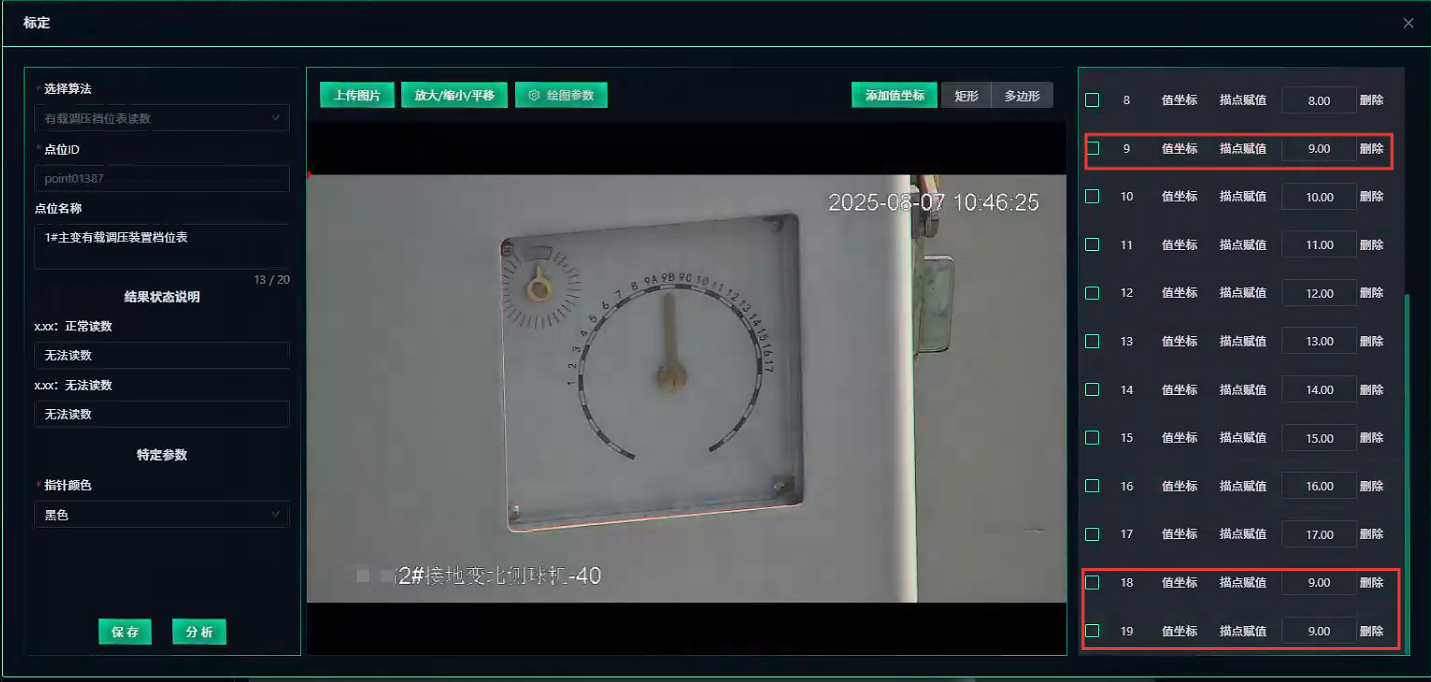

- 如下图有载调压挡位表读数，9A、9B、9C暂均按照9添加值坐标，即三个9

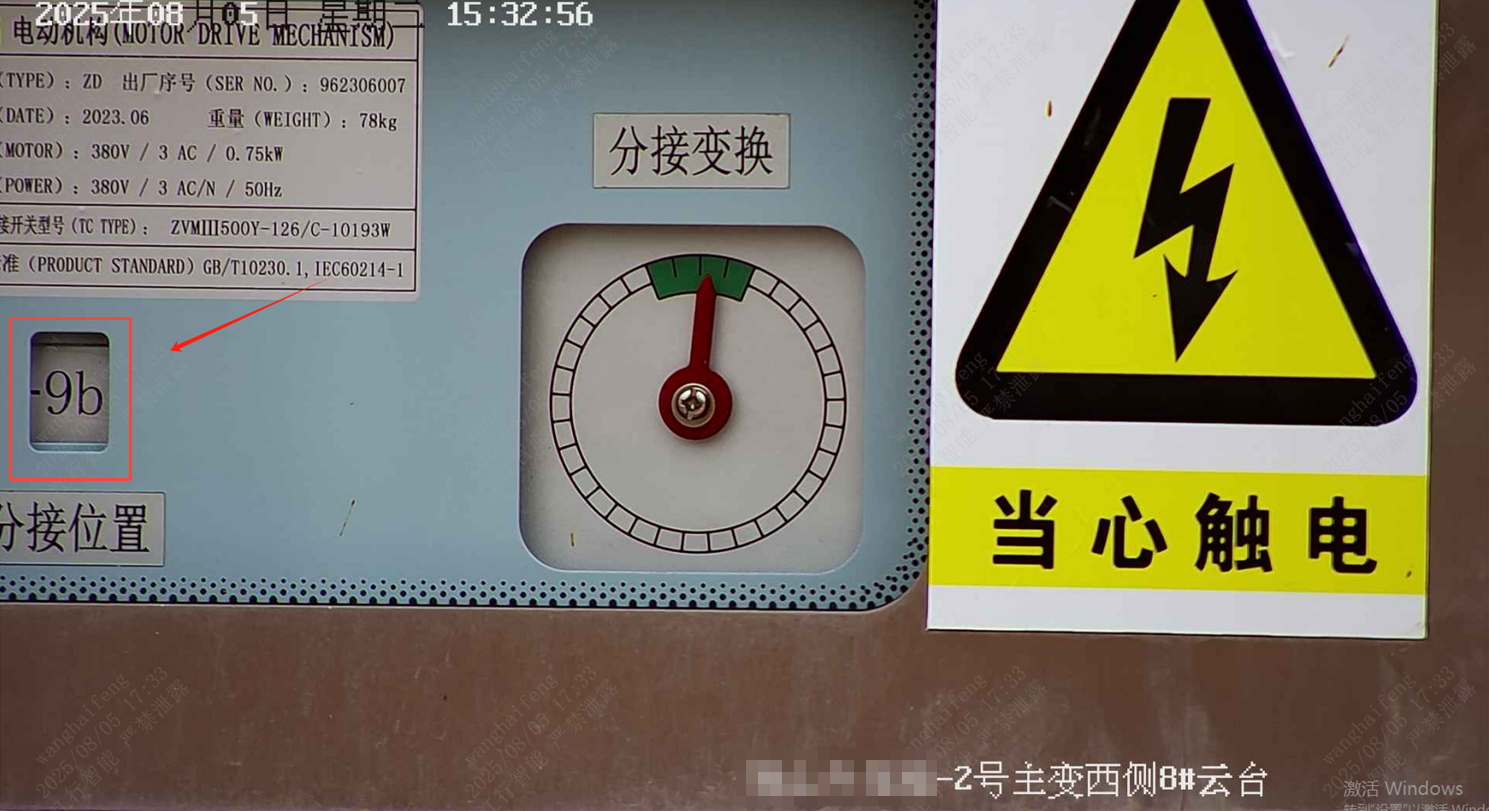

- 如下图有载调压调节次数，识别的是左边滚轮中的9b
避雷器相关表记

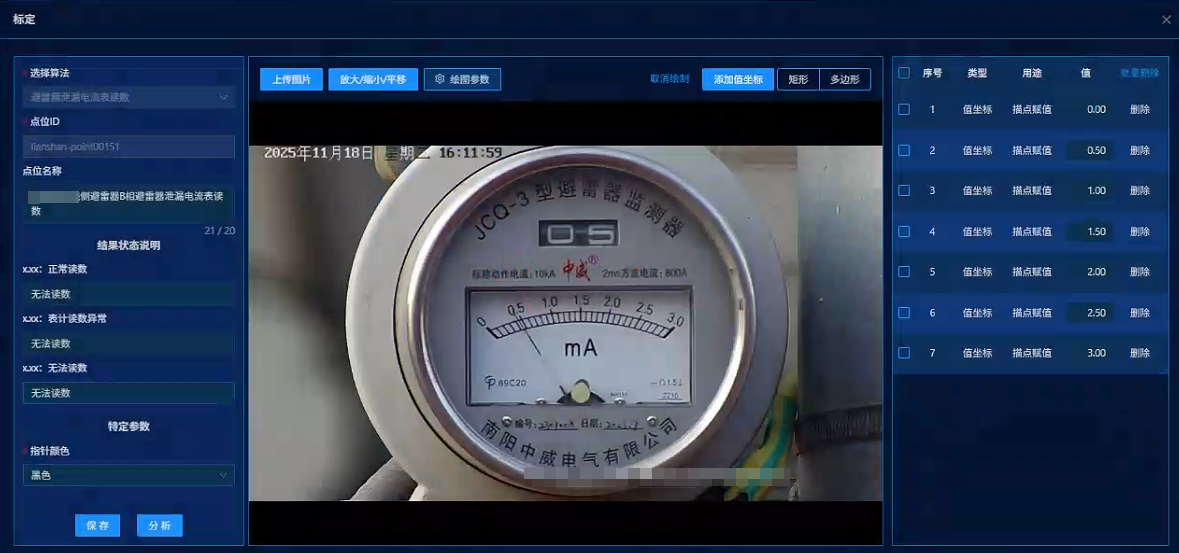

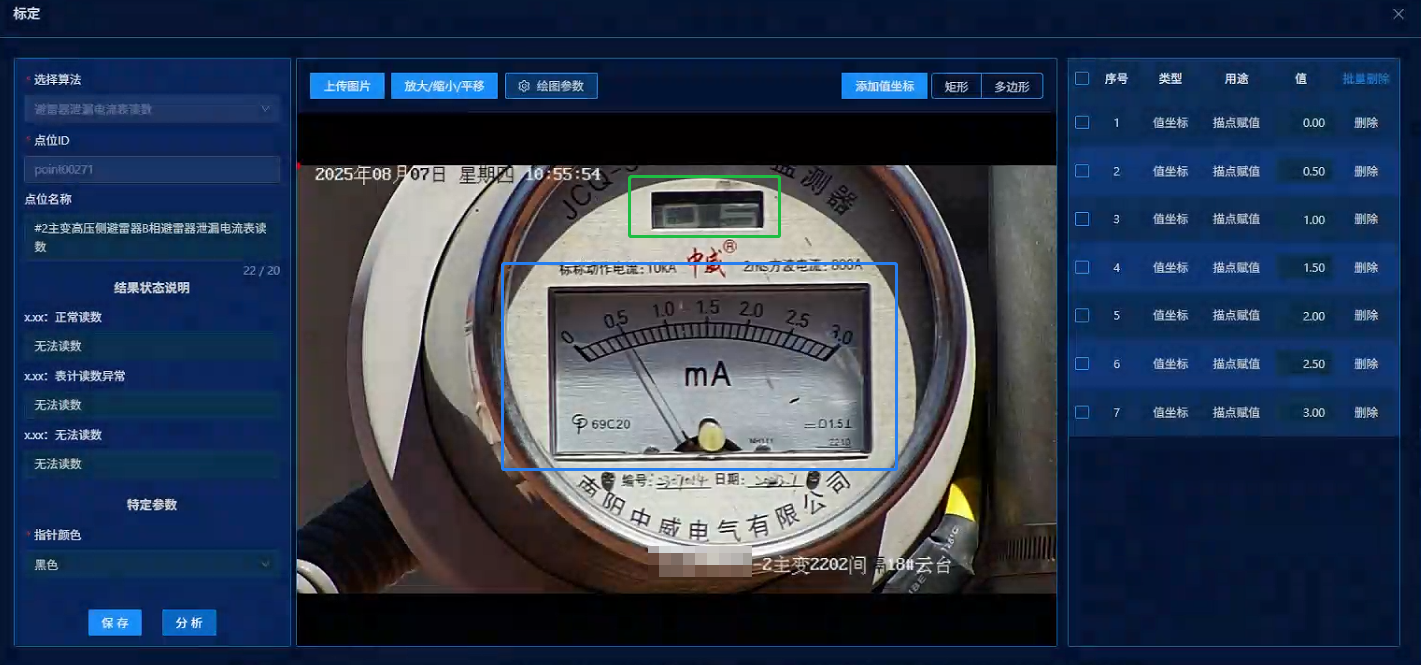

- 下图中的，篮框内的是避雷器泄露电流表读数，而绿框内的是数显避雷器滚轮计数器读数，下图标定的值坐标对应避雷器泄露电流表的刻度

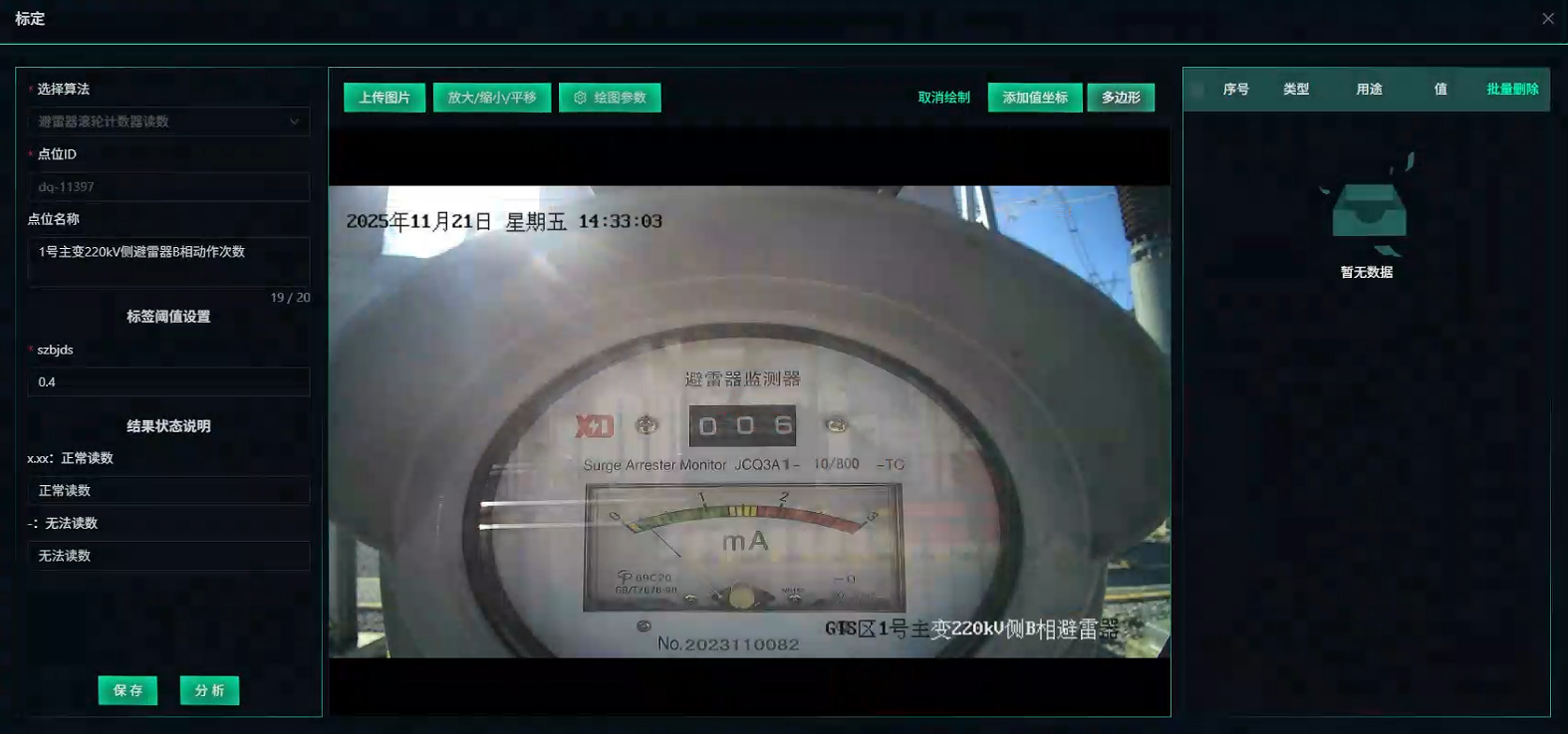

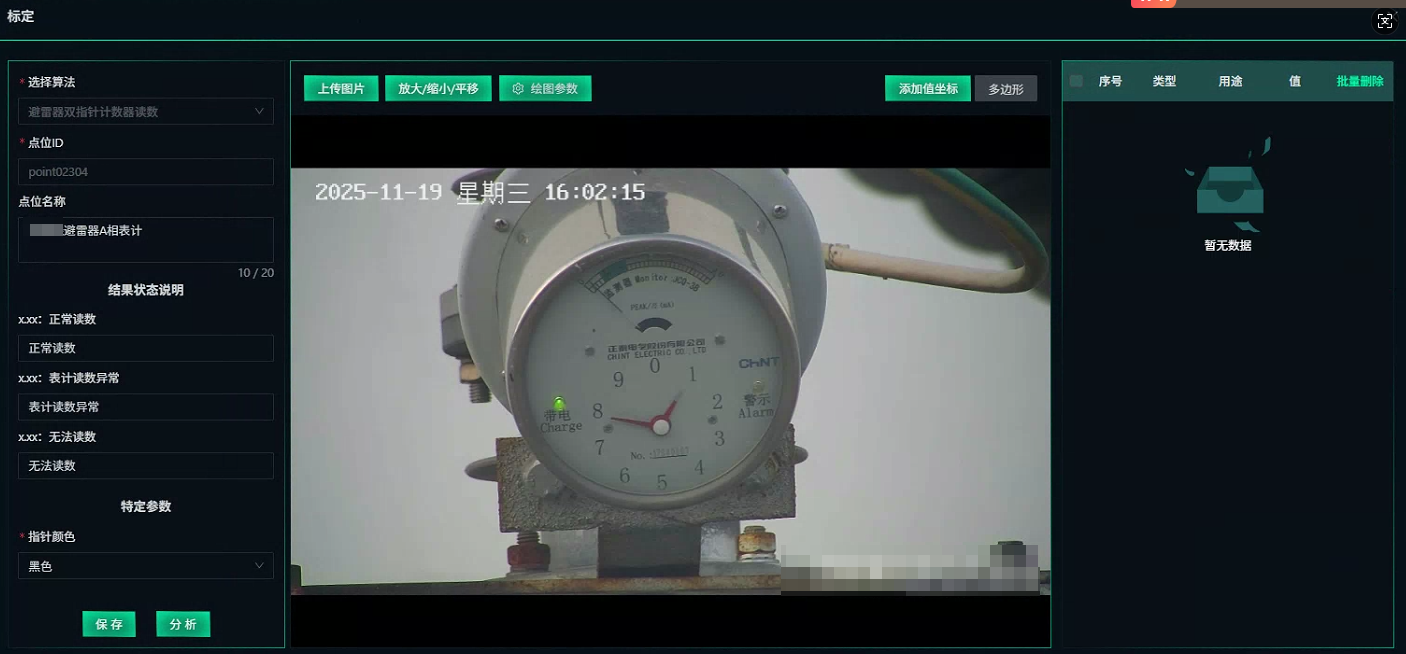

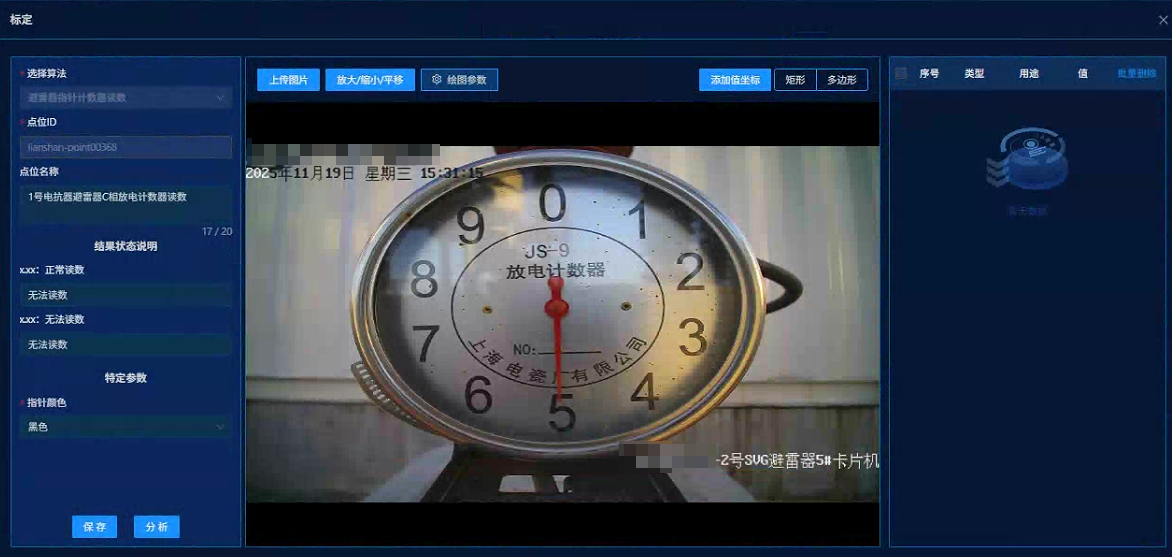

- 如下图避雷器指针计数器读数，大多数情况该算法使用了无需标定的模型，故不需要添加值坐标，如遇到无法分析的情况可尝试添加值坐标
- 如下图避雷器双指针计数器读数，标定规则与单指针一致
调相机油位表
- 如下图调相机油位计读数，值坐标对应表中数字，预置位必须设置为能够看清表中数字
数值表记
避雷器滚轮计数器读数
- 如下图数显避雷器滚轮计数器读数，常与避雷器泄漏表一起在避雷器监视器上
数显电流与数显电压

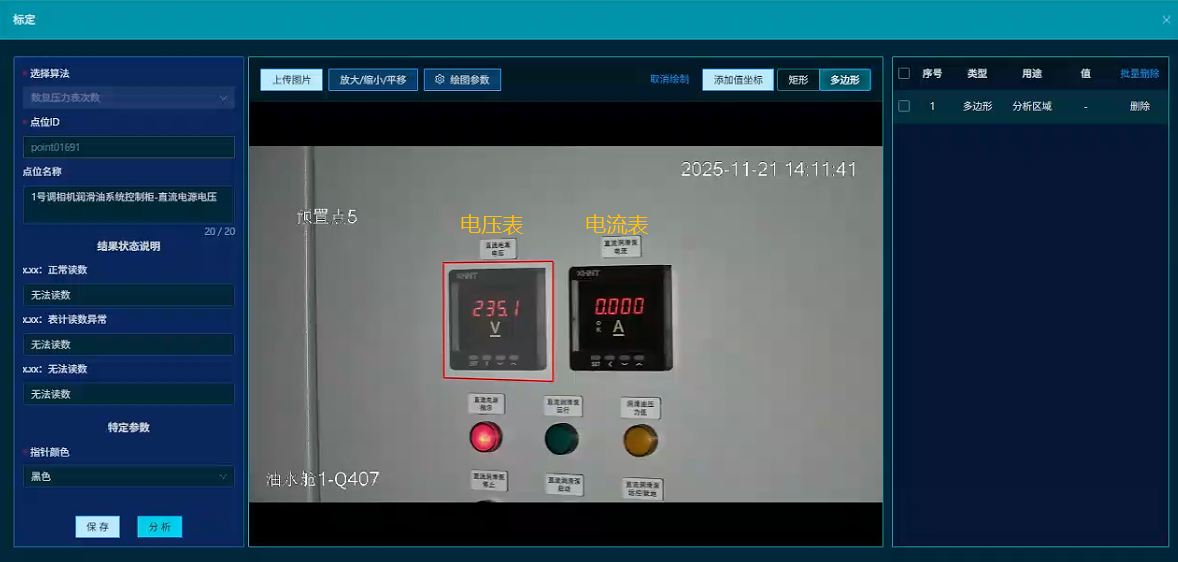

- 电压表与电流表类型每个站点基本都不同，请根据实际情况区分使用数显压力表读数或数显电流表读数
避雷器放电次数与泄漏电流

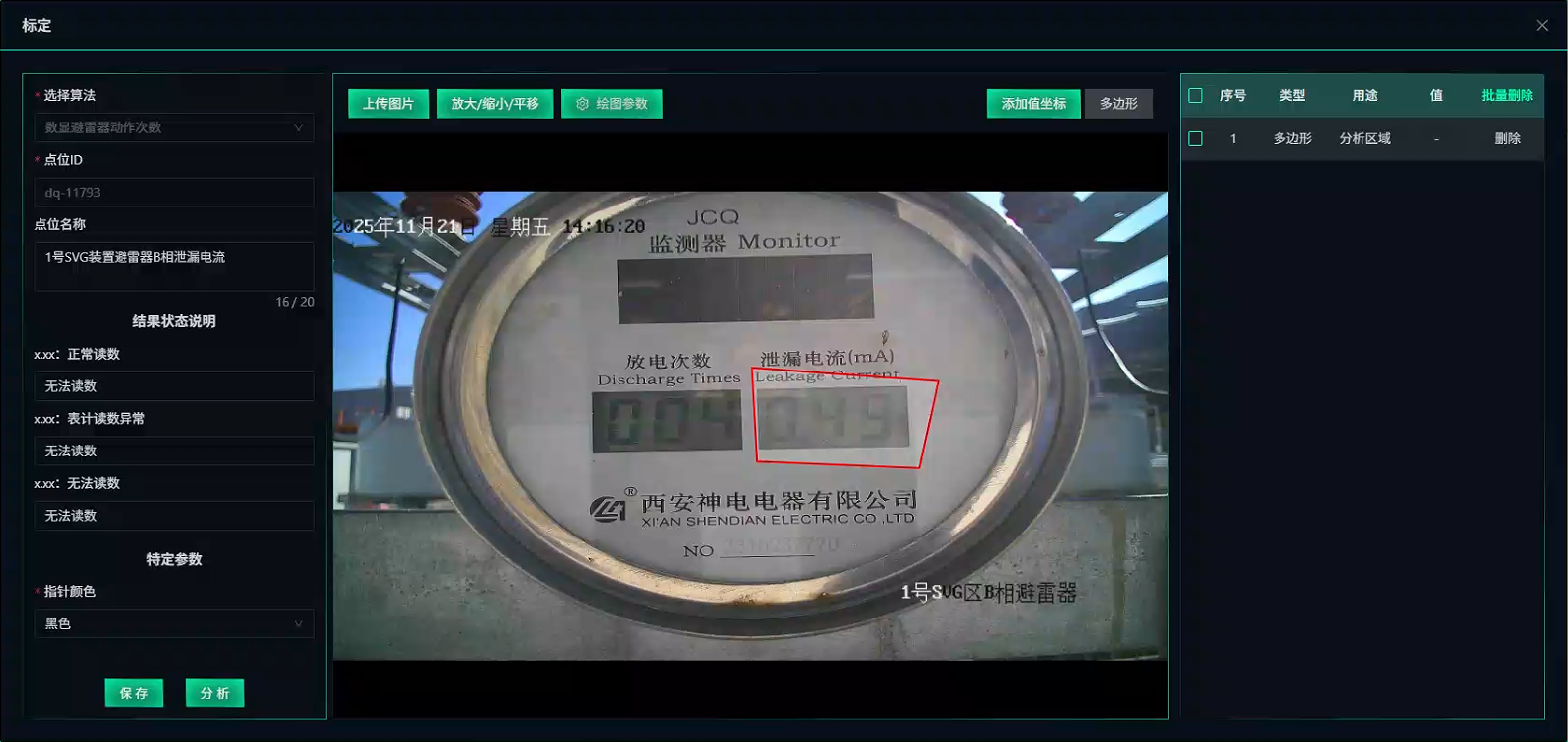

- 如图左边的放电次数使用数显避雷器动作次数，右边的泄漏电流使用数显避雷器泄漏电流实时值。

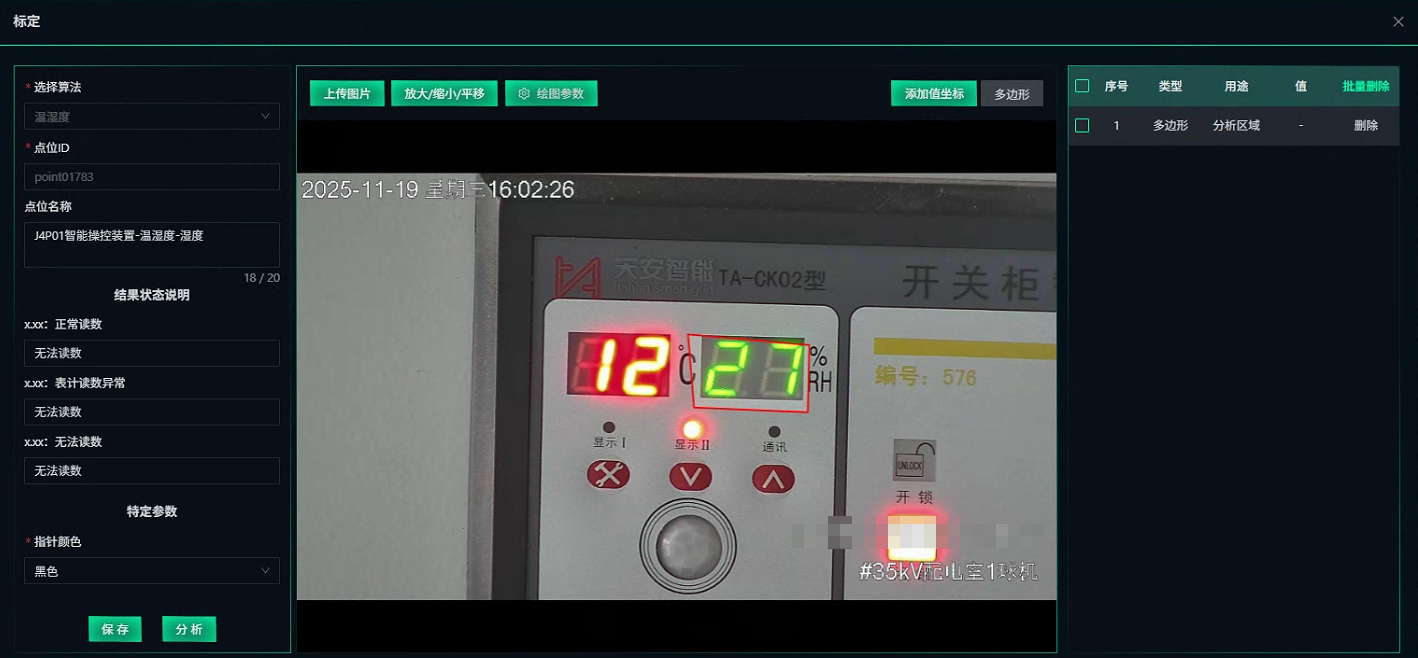

数显温湿度
- 当前大部分版本并未对温湿度做明显划分，自行判断类似的算法小类，做好点位并使用标定框做好标定，无法使用请联系算法调试人员
屏柜
屏柜中主要有指示灯、压板、空开合分以及旋钮把手四类，这四类标定时均使用多边形标记框；
指示灯、压板、空开合等，使用mn开头的算法，如mn大指示灯、mn小指示灯，使用mn算法时一定要填写左边的参数列表中的“第几个灯”；

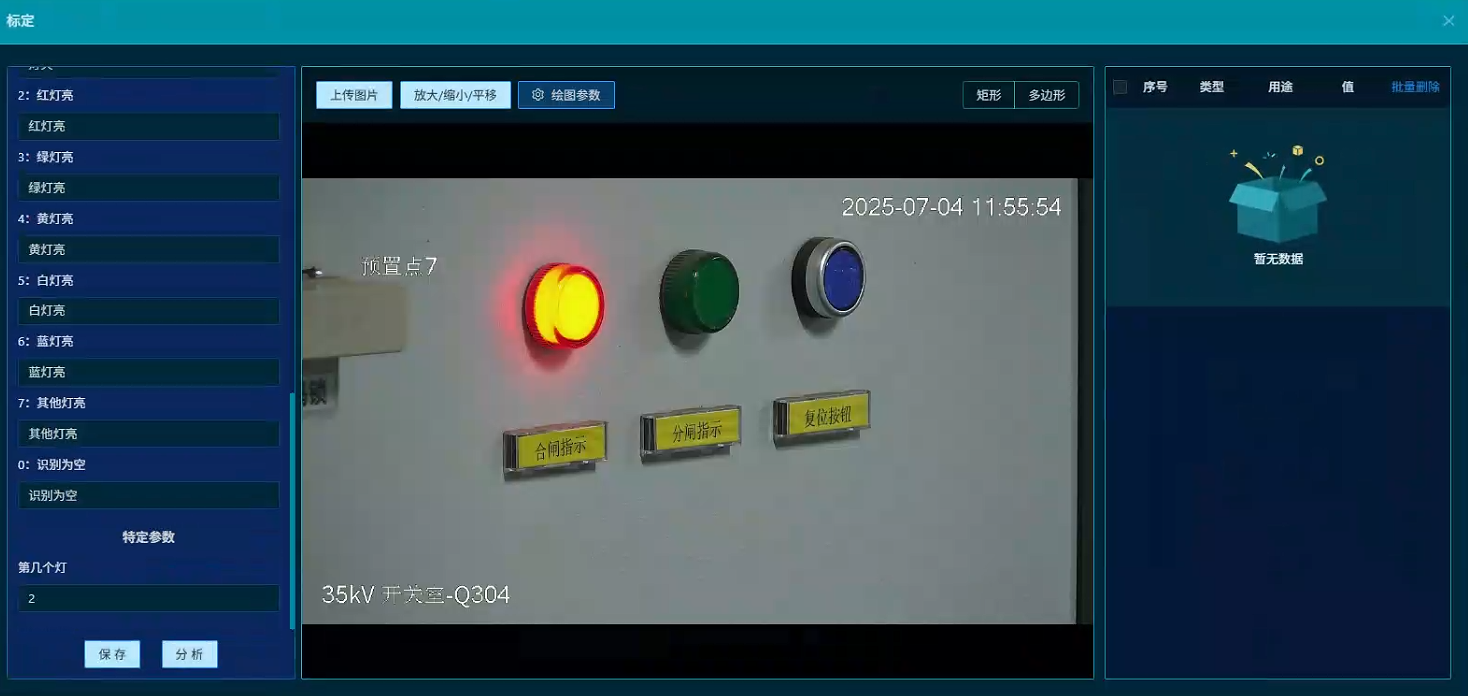

标定mn时需要注意，算法分析时会从上到下再从左到右的顺序分析，下图中蓝色指示灯在图中所处的位置最高，所以算法判断的第一个灯<可能>是蓝色指示灯，之后才是绿色和红色，所以遇到下图的预置位拍摄角度时，标定框尽可能的少框亦或者只框目标标定框。
指示灯

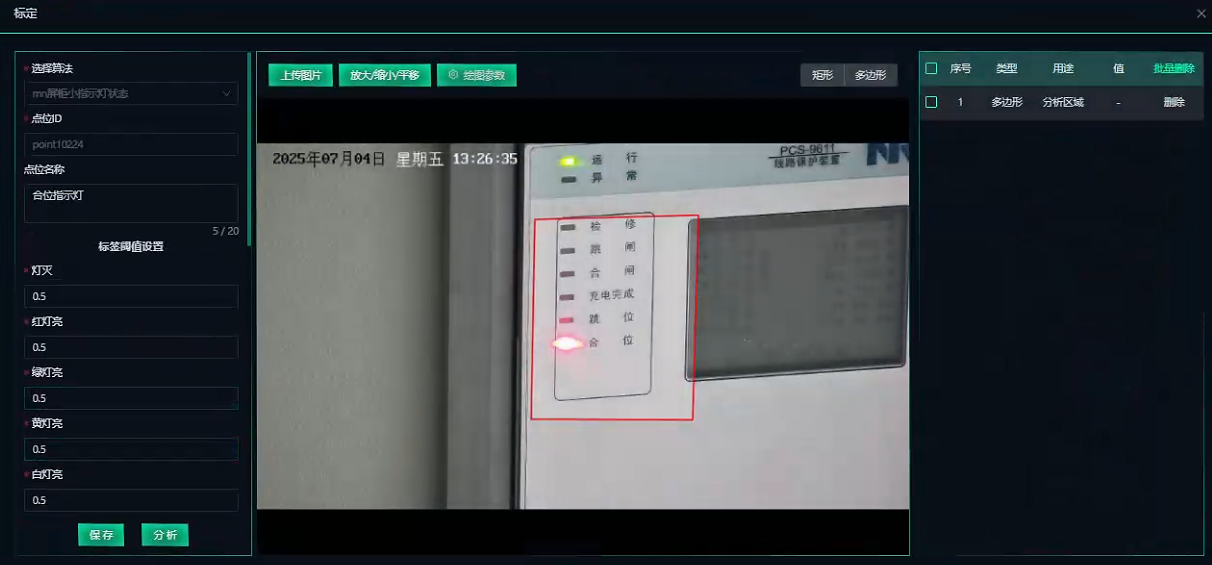

指示灯在标定时候，如标定框包含多个目标，并在左边参数列表中填写目标点位是框中第几个灯（按照从左到右从上到下顺序，如下图合位为第6个灯），且在类型中选择闪烁检测类型中mn指示灯状态（根据指示灯类型选择mn大指示灯或mn小指示灯）。
遇到下图中，指示灯之间有一定距离的需要分开标注，否则容易出现错误，如下图中框内不包含“运行”和“异常”两个指示灯，使用多边形标定框。
压板
- 与指示灯一样，需要设置目标点位为框第几个压板，分析小类选择位置状态识别下的mn屏柜保护压板状态，使用多边形标定框，并填上第几个参数
空开合

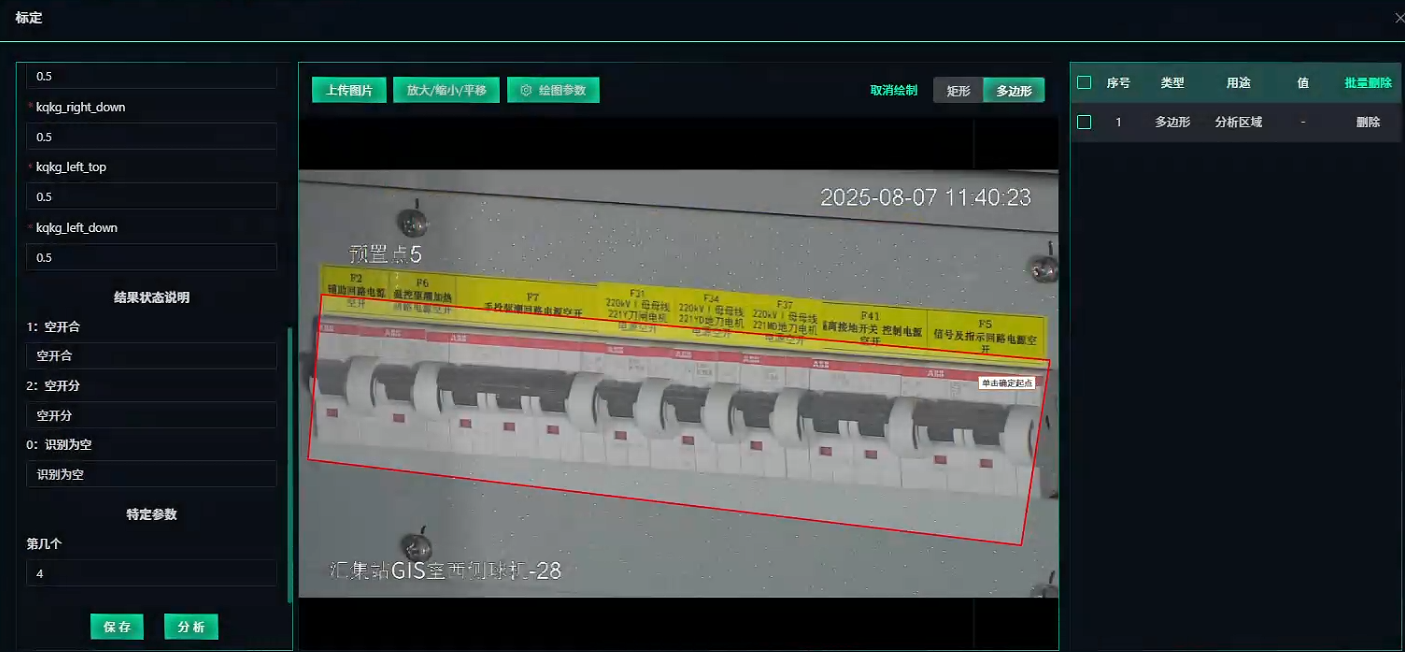

- 如下图mn屏柜空开状态，使用多边形标定框，并填上第几个参数
旋钮把手
- 如下图屏柜旋钮把手状态，使用多边形标定框
分合与储能
- 分合大体外观为球型或圆柱形，有时也有指针类型，所有类型的分合储能均使用其他型分合/储能，标定使用多边形，下图中的矩形仅为老版本适用，当前版本均使用多边形
隔离开关与接地刀闸

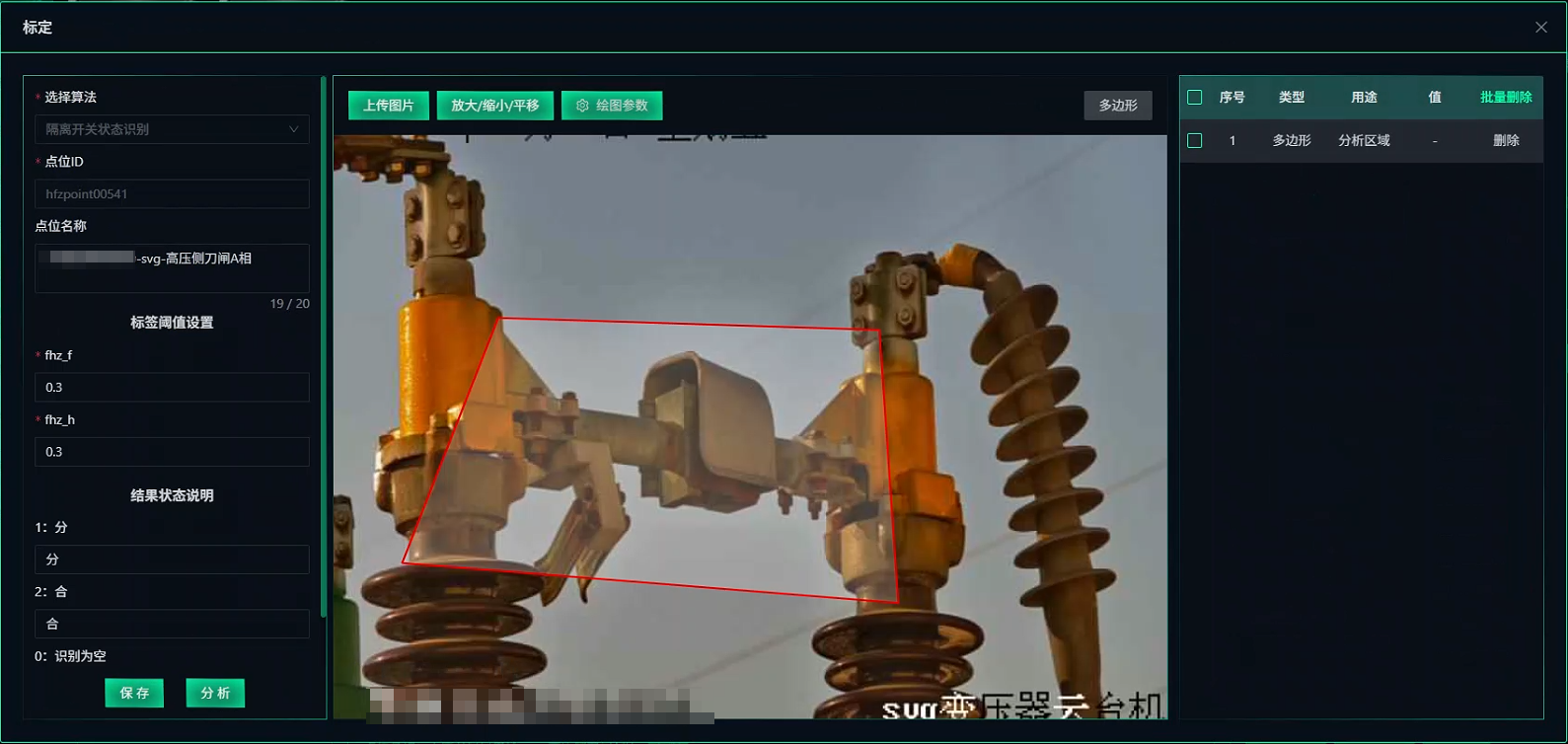

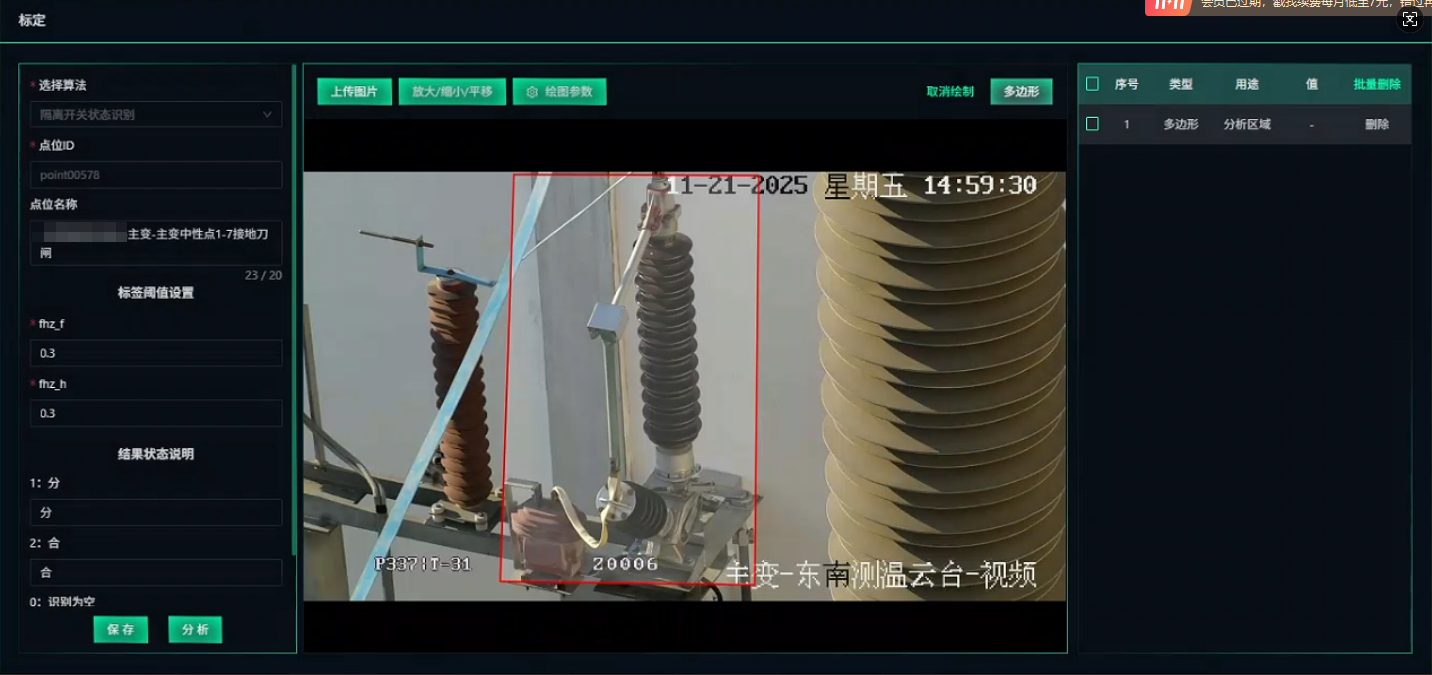

- 隔离开关和接地刀闸标定均使用多边形
标定识别区域

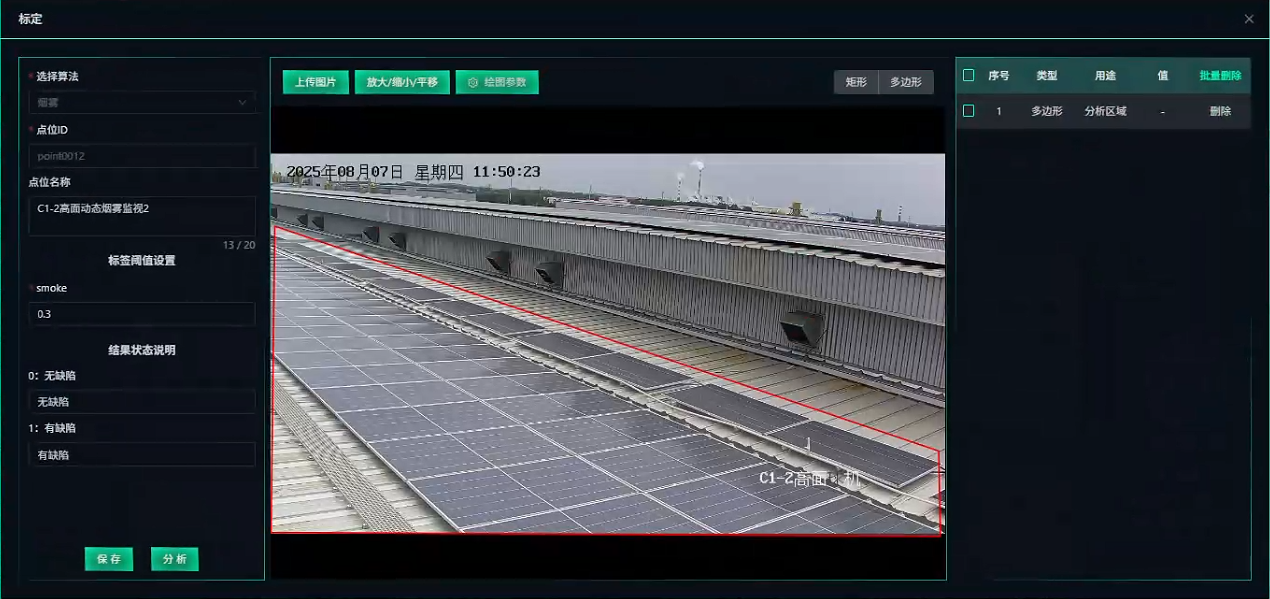

当需要限制算法的分析区域时，可以使用标定划分标定区域，使用多边形框
